Meunerie et Techniques: les points clés

Entre ces deux régimes, le mécanisme doit augmenter la vitesse de rotation jusqu’à l’arbre de la meule, tout en conservant un mouvement suffisamment régulier pour que le grain soit travaillé sans à-coups.

La qualité de la farine dépend de cette chaîne complète. Une roue bien alimentée ne suffit pas. Il faut régler le tournant, surveiller la cinétique de la meule volante, entretenir les rayons par rhabillage et séparer correctement la mouture au blutoir. Une anomalie sur un seul élément modifie la granulométrie, augmente l’échauffement ou accélère l’usure.

Au Moulin de Sachas, la compréhension du mécanisme passe donc par une règle simple: observer chaque organe dans son rôle mécanique. La meule ne travaille pas seule. Elle reçoit une énergie hydraulique transformée par des rouages, puis l’applique au grain avec une précision qui reste entièrement dépendante du réglage.

La mécanique du tournant: comprendre l’interaction entre meule gisante et meule volante

Un tournant désigne l’ensemble formé par deux meules:

• la meule gisante, fixe, installée à la base;
• la meule volante, ou meule tournante, entraînée au-dessus de la première.

La gisante constitue le plan de travail. La volante transmet le mouvement et la pression utile à la mouture. Leur géométrie doit rester parfaitement maîtrisée. Une meule traditionnelle peut peser environ une tonne. Une masse de cette importance ne tolère ni désalignement durable, ni variation brutale de vitesse, ni appui irrégulier sur son support.

Le grain arrive au centre de la meule volante par l’œillard. Il se répartit ensuite vers la périphérie sous l’effet de la rotation et de la géométrie des sillons. La mouture ne repose pas sur un simple écrasement vertical. Elle combine pression, cisaillement et déplacement progressif du grain entre les surfaces actives.

Les pierres ne doivent jamais se toucher pendant le fonctionnement normal. Le contact direct provoquerait plusieurs défauts immédiats:

1. accélérer l’usure des surfaces;

2. introduire de la poussière minérale dans la farine;

3. produire des étincelles dans un environnement chargé de poussière de grain;

4. augmenter brutalement le couple résistant;

5. dégrader la régularité de la mouture.

L’écartement entre les meules doit donc rester suffisamment faible pour travailler le grain, mais assez grand pour éviter le contact pierre contre pierre. Cette distance n’est pas une valeur fixe valable pour tous les grains et toutes les installations. Elle dépend de la nature du produit, de son humidité, du débit d’alimentation, de l’état des rayons et de la vitesse de rotation.

La progression du grain entre les pierres

Le centre de la meule ne travaille pas de la même manière que sa périphérie. Dans la zone proche de l’œillard, le grain est encore entier ou peu fragmenté. Les sillons le saisissent et l’orientent vers l’extérieur. À mesure qu’il avance, il passe dans des zones où l’écartement et la forme des rayons favorisent une réduction plus fine.

La rotation ne sert donc pas seulement à multiplier les contacts entre les pierres. Elle organise le temps de séjour du grain dans la chambre de mouture. Une meule trop lente peut laisser s’accumuler le produit. Une meule trop rapide, surtout si elle est mal alimentée, peut augmenter les frottements et l’échauffement sans améliorer la séparation.

La meule gisante et la meule volante doivent également rester parallèles. Un défaut même limité modifie la pression selon les secteurs: une partie de la surface travaille trop, tandis qu’une autre reçoit moins de grain ou évacue moins bien la mouture. L’usure devient alors asymétrique, et le réglage général ne suffit plus à rétablir une production régulière.

Lire les symptômes sur le tournant

Un réglage mécanique se contrôle d’abord par ses conséquences. La farine donne une information. Le bruit en donne une autre. La résistance à la rotation complète le diagnostic.

Il faut éviter une erreur fréquente: corriger un symptôme sans chercher la cause. Une farine trop grossière ne signifie pas nécessairement qu’il faut rapprocher les meules. Le problème peut venir d’un débit de grain irrégulier ou de rayons qui n’évacuent plus correctement la mouture.

Une meule efficace ne travaille pas par force maximale. Elle travaille avec une vitesse, un écartement et un débit compatibles.

Maîtriser la vitesse et l’écartement pour une mouture de qualité

La plage de rotation généralement observée en meunerie artisanale se situe entre 60 et 160 tours par minute. Cette amplitude est large. Elle ne doit pas être interprétée comme une consigne unique: une vitesse adaptée à une installation peut être excessive pour une autre, selon le diamètre de la meule, son poids, la nature de la pierre et la configuration de la transmission.

La priorité est de maintenir une cinétique régulière. Les variations rapides produisent davantage de défauts qu’une vitesse légèrement inférieure mais stable. Une roue hydraulique qui accélère puis ralentit modifie le mouvement transmis à la meule volante. Le grain n’est plus traité de manière constante. La farine présente alors une granulométrie moins homogène, tandis que les rouages subissent des changements de charge répétés.

La vitesse dépend de plusieurs paramètres:

• débit d’eau disponible dans le bief;
• type de roue hydraulique;
• rapport de transmission des engrenages;
• masse et diamètre de la meule volante;
• nature du grain;
• débit d’alimentation;
• état du rhabillage;
• résistance du blutoir et des organes situés en aval.

Une transmission qui augmente la vitesse et réduit le couple

La roue hydraulique verticale tourne lentement, autour de 5 à 6 tours par minute dans les configurations traditionnelles évoquées ici. Les engrenages transmettent ensuite ce mouvement jusqu’à l’arbre de la meule. Leur rapport est conçu pour augmenter la vitesse de rotation vers la meule.

Cette augmentation de vitesse s’accompagne d’une diminution correspondante du couple disponible sur l’arbre rapide, si l’on raisonne hors pertes. La puissance mécanique transmise reste approximativement la même dans une transmission idéale; en pratique, les frottements, les jeux, les déformations et l’état des surfaces en réduisent une partie. Il n’est donc pas exact de dire que les rouages augmentent simultanément la vitesse et le couple. Ils échangent du couple contre de la vitesse, avec une puissance diminuée par les pertes réelles du mécanisme.

Cette relation explique pourquoi le réglage doit rester progressif. Si la meule demande davantage d’effort, la vitesse peut chuter. Le ralentissement ne signifie pas nécessairement que la roue hydraulique ne fournit plus d’énergie: il peut révéler que le couple disponible sur l’arbre rapide ne suffit plus à absorber la charge, compte tenu du rapport de transmission et des pertes.

Il ne faut pas confondre vitesse, couple et puissance:

• la vitesse indique la rapidité de rotation de l’arbre ou de la meule;
• le couple correspond à l’effort de rotation disponible pour vaincre la résistance;
• la puissance combine ces deux grandeurs et représente le travail fourni dans le temps.

Une meule qui tourne vite mais manque de couple peut ralentir dès que le débit de grain augmente. À l’inverse, un couple élevé avec une vitesse mal réglée peut provoquer une mouture trop fine, une élévation de température ou une usure accélérée.

Régler sans déséquilibrer le système

Le réglage de l’écartement doit suivre une séquence cohérente:

1. Stabiliser la roue hydraulique.

Contrôler l’arrivée d’eau et éviter de régler la meule pendant une variation de débit.

2. Vérifier l’absence de contact.

Observer les bruits, les vibrations et la résistance mécanique avant d’introduire le grain.

3. Régler l’alimentation.

Un débit de grain trop faible peut échauffer la mouture, car les surfaces travaillent sans charge suffisante. Un débit trop fort surcharge la transmission.

4. Observer la sortie.

Examiner la texture de la mouture, la présence éventuelle de gros fragments et la température du produit.

5. Corriger par petites variations.

Modifier un seul paramètre à la fois. Sinon, il devient impossible d’identifier l’origine de l’amélioration ou de la dégradation.

Cette méthode est plus lente qu’un réglage brutal. Elle est aussi plus fiable. Dans un mécanisme ancien, chaque modification se répercute sur plusieurs organes. Rapprocher les meules augmente l’effort demandé. Augmenter le débit de grain augmente également le couple résistant. Modifier la vitesse change le temps de séjour du grain entre les pierres.

La question de l’échauffement

Une mouture trop chaude indique une énergie mal dissipée. La cause peut être mécanique, hydraulique ou liée à l’alimentation. Une vitesse élevée augmente le nombre de passages par unité de temps. Un écartement trop faible augmente la pression et le cisaillement. Un débit de grain insuffisant laisse les surfaces actives travailler avec une charge réduite.

Il faut donc examiner la combinaison des facteurs, pas un seul indicateur. La qualité ne se résume pas à obtenir une farine plus fine. Il faut préserver le produit, maintenir une sortie régulière et éviter de transformer la meule en élément de friction continue.

L’art du rhabillage: l’entretien indispensable du réseau de sillons

Le rhabillage consiste à tailler et raviver le réseau de sillons et de rayons creusés sur la surface des meules. Ces reliefs ne sont pas décoratifs. Ils organisent le déplacement du grain depuis l’œillard jusqu’à la périphérie.

Avec l’usage, les arêtes s’émoussent. Les sillons perdent leur profondeur utile. Certaines zones peuvent s’user davantage que d’autres. La meule continue alors de tourner, mais son rendement mécanique diminue. Le grain circule moins bien. La mouture devient irrégulière. Le meunier compense parfois en rapprochant les pierres. Cette correction augmente le risque de contact et ne remplace pas un rhabillage correctement exécuté.

La fonction des rayons

Les rayons assurent plusieurs fonctions:

• recevoir le grain depuis la zone centrale;
• fragmenter progressivement les grains;
• évacuer la mouture vers la périphérie;
• limiter l’accumulation de matière entre les surfaces;
• maintenir une action de coupe et de cisaillement cohérente.

La géométrie des sillons doit donc rester lisible sur toute la surface active. Il faut préserver leur direction, leur profondeur relative et leur continuité. Une reprise excessive enlève inutilement de la matière. Une reprise insuffisante laisse des zones mortes, incapables de travailler correctement.

Le rhabillage demande une intervention spécialisée. La pierre doit être immobilisée, sécurisée et examinée sur toute sa surface. La meule volante doit ensuite être repositionnée sans contrainte parasite. La masse de l’ensemble impose une organisation rigoureuse des opérations de levage et de calage.

L’entretien ne concerne pas uniquement la profondeur des sillons. Il faut aussi observer les zones de transition, l’état des bords et la régularité du dressage. Une arête cassée ou un relief interrompu peut modifier localement le transport de la mouture. La farine ne sort alors plus de façon homogène, même si le reste de la pierre semble encore en bon état.

Identifier une meule qui demande un rhabillage

Plusieurs signes convergent généralement:

1. La mouture perd sa régularité.

La sortie présente une proportion inhabituelle de farine fine, de gruaux ou de fragments plus grossiers.

2. Le débit diminue à réglage identique.

La meule évacue moins bien le produit. Les sillons ne remplissent plus leur fonction de transport.

3. Le réglage devient instable.

Une faible variation d’écartement produit une modification excessive de la farine.

4. La meule chauffe davantage.

Une surface usée dissipe moins efficacement l’énergie de broyage et augmente les zones de pression.

5. L’usure se concentre sur certaines zones.

Cette asymétrie peut indiquer un défaut d’alignement, une alimentation mal centrée ou une transmission irrégulière.

Le rhabillage ne doit pas être réalisé uniquement lorsque la meule ne produit plus. Attendre la dégradation complète augmente le volume de matière à reprendre et peut rendre le diagnostic plus complexe. La fréquence dépend du rythme d’utilisation, de la nature des grains, de la pierre et de la charge appliquée.

Le rhabillage ne rend pas la meule plus agressive. Il lui restitue sa géométrie de travail.

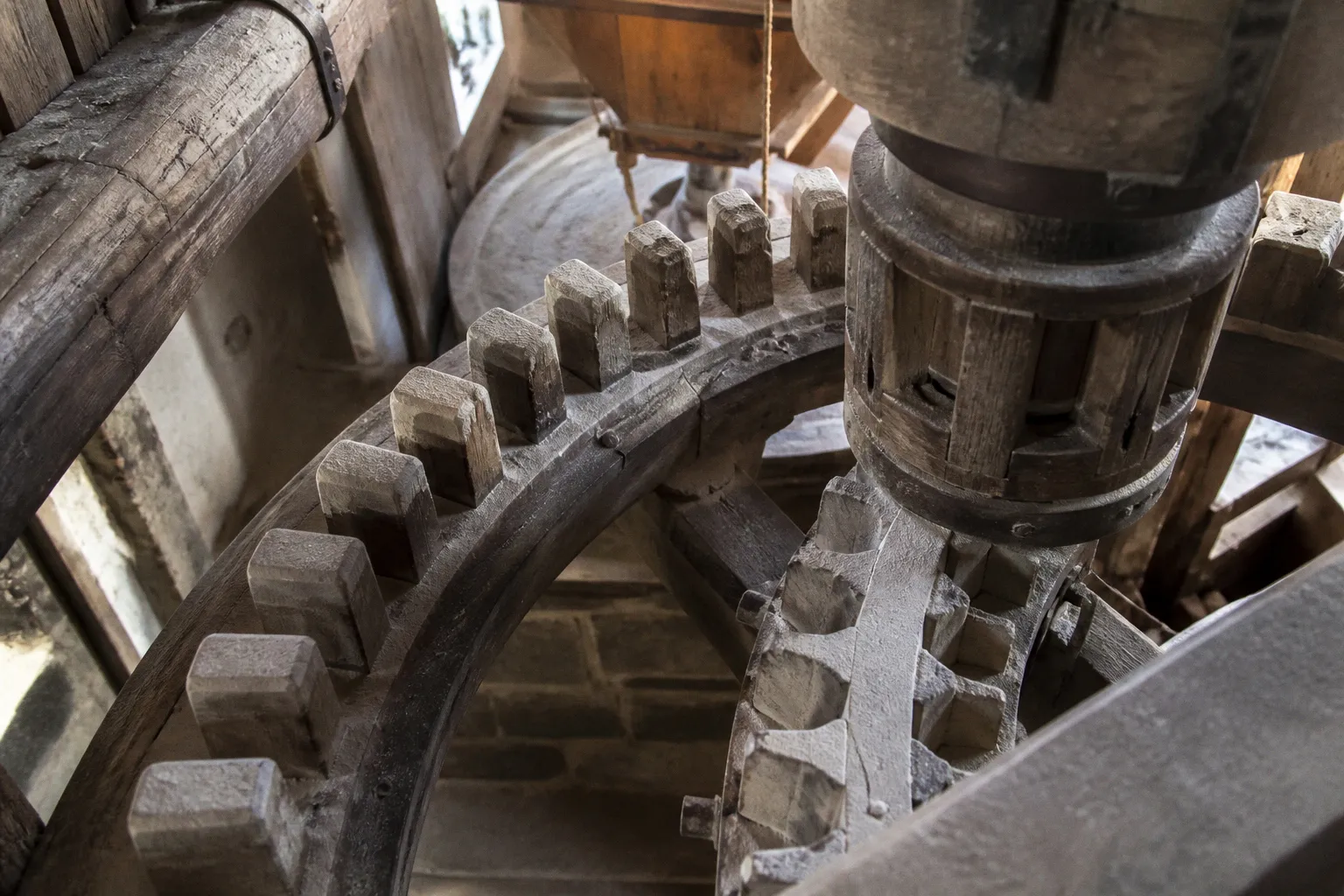

La transmission de puissance: le rôle crucial des alluchons en bois

La roue hydraulique produit un mouvement lent. La meule demande une rotation plus rapide. Les rouages assurent cette conversion de vitesse. Dans les mécanismes anciens, les dents en bois, appelées alluchons, s’engrènent avec des pièces en fer.

Ce choix répond à une logique d’entretien. Le bois constitue une pièce d’usure remplaçable par le meunier. Il absorbe une partie des contraintes et permet de préserver des organes plus difficiles à réparer. L’alluchon n’est donc pas un élément secondaire. Il constitue une sorte de fusible mécanique dans la chaîne de transmission.

La transmission doit transférer le mouvement sans à-coups. Chaque dent défectueuse modifie le contact avec la roue correspondante. Le résultat peut être un claquement, une vibration ou une perte de vitesse sous charge. Une usure progressive reste parfois silencieuse. Elle se repère alors par une augmentation du jeu entre les organes et par une rotation moins régulière.

Les points à examiner sur un engrenage ancien

L’inspection doit porter sur les éléments suivants:

• état des alluchons et présence de dents fendues;
• profondeur et régularité de l’engrènement;
• jeu entre la roue en bois et la pièce en fer;
• alignement des axes;
• état des paliers;
• lubrification des parties concernées;
• présence de poussière de farine ou de particules abrasives;
• stabilité des supports et des calages.

Il faut distinguer le jeu fonctionnel du jeu excessif. Un engrenage ancien ne fonctionne pas comme un mécanisme industriel moderne. Une petite souplesse peut être nécessaire. En revanche, une dent qui entre trop tard, sort brutalement de son contact ou porte uniquement sur une partie de sa surface provoque une concentration des efforts.

La poussière est également un facteur d’usure. Mélangée à un lubrifiant, elle forme une pâte abrasive. L’entretien ne consiste donc pas à ajouter systématiquement de la graisse. Il faut d’abord nettoyer, examiner, puis lubrifier avec le produit approprié lorsque le mécanisme le permet.

Le diagnostic par le bruit

Le bruit ne remplace pas une mesure. Il indique cependant une évolution:

• un claquement périodique peut correspondre à une dent endommagée;
• un grondement continu peut signaler un palier chargé ou un défaut d’alignement;
• une vibration qui augmente avec la vitesse peut indiquer un déséquilibre de la meule volante;
• un ralentissement sous charge peut traduire un manque de couple disponible sur l’arbre rapide, une friction excessive ou une alimentation trop importante.

Il faut toujours relier le bruit à la position du mécanisme et au moment où il apparaît. Un son présent à vide mais absent en charge ne se traite pas de la même manière qu’un bruit déclenché uniquement par l’arrivée du grain.

Du grain à la farine: le processus de séparation au blutoir

Après son passage entre les pierres, la mouture n’est pas encore une farine homogène. Elle contient plusieurs fractions. Le blutoir, ou tamis cylindrique, sépare la farine fine du son et des gruaux.

Cette étape prolonge le travail de la meule. Une mouture correctement produite facilite le tamisage. Une mouture irrégulière surcharge le blutoir et réduit la qualité de la séparation. Le réglage de la meule et le fonctionnement du tamis doivent donc être considérés ensemble.

Le blutoir reçoit la mouture et la fait progresser sur une surface tamisante. Les particules fines traversent le tamis. Les éléments plus grossiers poursuivent leur chemin vers une sortie distincte. La séparation dépend de la granulométrie initiale, de la vitesse du cylindre, de la charge introduite et de l’état de la toile.

Les défauts de séparation

Un blutoir peut produire une séparation insuffisante pour plusieurs raisons:

• mouture trop grossière en sortie de meule;
• accumulation de produit dans le cylindre;
• tamis encrassé;
• vitesse de rotation inadaptée;
• alimentation trop importante;
• répartition irrégulière de la mouture.

Le diagnostic doit commencer par la meule. Il serait inutile de modifier le blutoir si les pierres ne produisent pas une mouture régulière. La séparation ne peut pas corriger une fragmentation mal maîtrisée. Elle ne fait que répartir les fractions reçues.

À l’inverse, un tamis trop chargé peut donner l’impression que la meule manque de puissance. La mouture s’accumule, la résistance augmente et la transmission ralentit. Il faut alors contrôler le circuit complet, depuis l’arrivée du grain jusqu’à l’évacuation du son.

L’état de la toile joue aussi un rôle direct. Un tamis colmaté laisse moins de particules fines traverser sa surface. Une toile détendue ou endommagée ne sépare plus les fractions avec la même précision. Avant de modifier la vitesse du blutoir, il faut donc vérifier que la surface tamisante est propre, correctement tendue et adaptée au produit traité.

Organiser le contrôle du processus

Pour suivre le fonctionnement de manière méthodique, il faut relever les mêmes paramètres à chaque observation:

• vitesse de rotation de la meule;
• régularité du débit hydraulique;
• débit de grain;
• texture de la mouture à la sortie des pierres;
• température apparente du produit;
• niveau de charge du blutoir;
• état des fractions séparées;
• bruit et vibration de la transmission.

Un tableau de suivi simple permet de relier les variations. Il ne s’agit pas de produire une série statistique complexe. Il faut créer une base de comparaison. Sans référence, une dégradation lente passe inaperçue.

L’intérêt de cette observation régulière est de distinguer une panne brutale d’une dérive progressive. Une dent d’alluchon cassée, un arrêt du blutoir ou un contact entre les pierres appellent une intervention immédiate. Une farine qui devient progressivement plus chaude ou plus irrégulière invite plutôt à examiner l’usure, l’alignement, l’alimentation et le rapport de transmission.

Cinq relations mécaniques à garder ensemble

Le fonctionnement d’un moulin hydraulique historique peut être compris à travers cinq relations mécaniques. Elles ne doivent pas être séparées, car chacune agit sur la suivante.

1. L’eau fournit l’énergie disponible

Le débit d’eau met la roue en mouvement. Sa régularité conditionne la stabilité de toute la chaîne. Une alimentation irrégulière ne se traduit pas seulement par une roue qui ralentit: elle modifie aussi la vitesse de la meule et la charge supportée par les engrenages.

2. Les rouages adaptent le mouvement

La transmission convertit le régime lent de la roue en une rotation plus rapide pour la meule. Cette augmentation de vitesse implique une diminution correspondante du couple disponible, à laquelle s’ajoutent les pertes du mécanisme. L’état des axes, des paliers et des dents détermine la part d’énergie réellement transmise.

3. Le tournant applique l’énergie au grain

La meule volante et la meule gisante transforment le mouvement en pression, cisaillement et transport. L’écartement, la vitesse et le débit d’alimentation doivent rester cohérents. Une intervention sur un seul de ces paramètres peut modifier l’ensemble de la mouture.

4. Le rhabillage entretient la géométrie de travail

Les rayons et les sillons ne sont pas de simples marques sur la pierre. Ils conduisent le grain, régulent son séjour entre les meules et facilitent l’évacuation de la mouture. Leur usure transforme progressivement le comportement de la machine.

5. Le blutoir révèle la qualité du travail en amont

La séparation finale montre si la mouture est régulière. Un blutoir correctement entretenu ne peut pas réparer une meule mal réglée, mais il permet de distinguer les fractions produites et de repérer les écarts de fonctionnement.

La meunerie traditionnelle repose ainsi sur un équilibre plutôt que sur la recherche d’une puissance maximale. La roue, la transmission, les pierres, les rayons et le blutoir forment un seul système. Pour comprendre les points clés du Moulin de Sachas, il faut suivre le mouvement depuis l’eau jusqu’à la farine, sans isoler un organe de ceux qui lui transmettent ou lui résistent.

Une meule bien réglée ne se reconnaît pas seulement à sa rotation. Elle se reconnaît à la régularité du bruit, à la stabilité de l’écartement, à la température maîtrisée de la mouture et à la séparation nette des fractions. C’est cette continuité mécanique, patiemment entretenue, qui permet à un mécanisme historique de conserver toute sa valeur technique.
