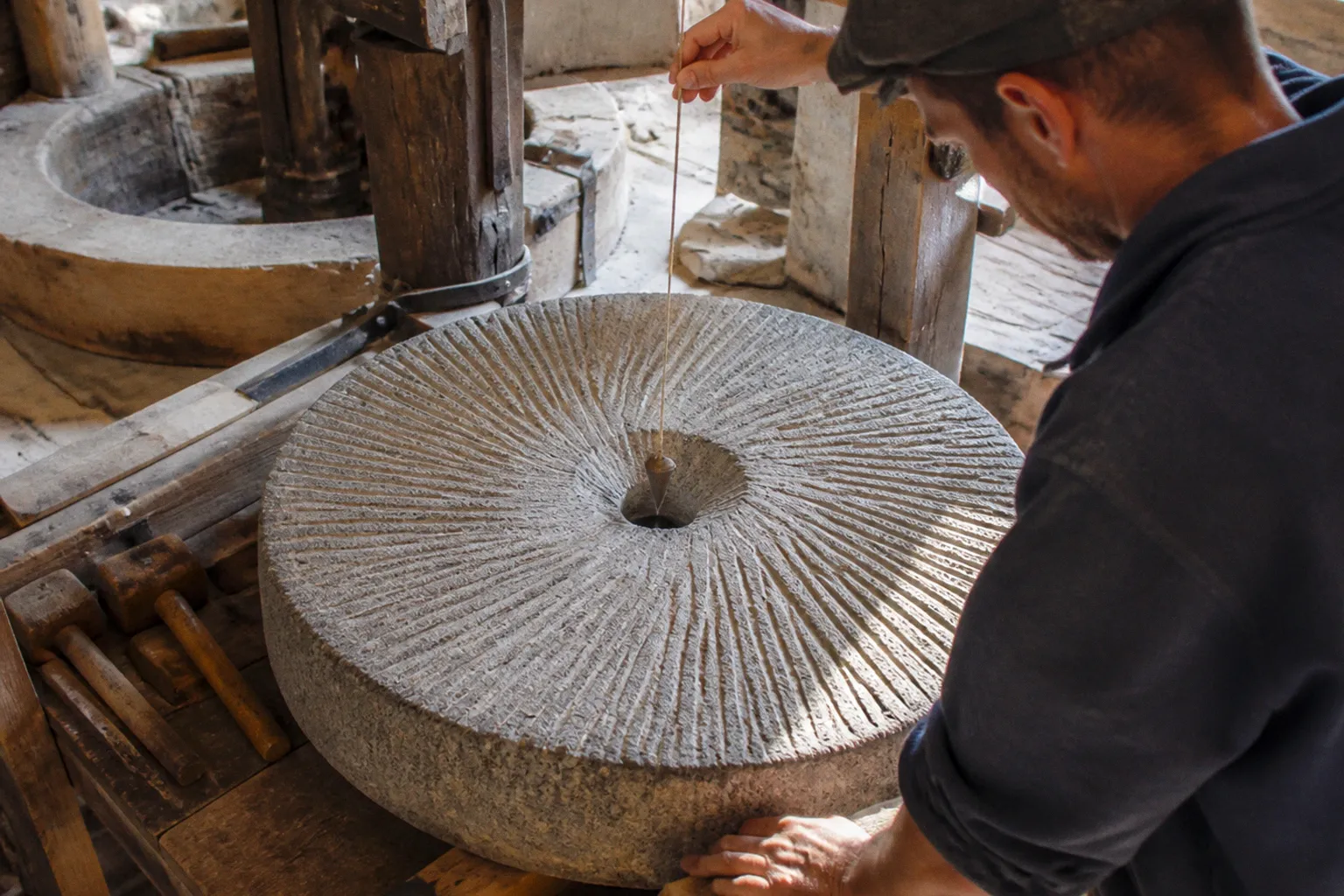

Équilibrage d'une meule en pierre : le plan étape par étape

Équilibrage d'une meule en pierre: le plan étape par étape

Les symptômes apparaissent rarement tous en même temps: vibration perceptible sur le palier, bruit cyclique, usure prématurée des portants, grains insuffisamment broyés dans une zone et surbroyés dans une autre.

Le problème se révèle souvent après un rhabillage, c'est-à-dire après le repiquage des rayons et le ravivage de la surface abrasive. Cette opération modifie le relief de la pierre et peut déplacer le centre de gravité si la matière n'est pas retirée de façon parfaitement symétrique. Elle impose donc de reprendre les contrôles: équilibre, planéité, parallélisme et écartement entre les deux meules.

L'équilibrage d'une meule en pierre n'est pas un réglage secondaire. Il conditionne la régularité de la mouture, la tenue de la broche et la durée de vie de l'installation. Sur un moulin à paire de meules, chaque intervention doit suivre une logique précise: comprendre le couple formé par la gisante et la volante, relever les défauts, lever la meule sans la mettre en danger, corriger le balourd, puis régler à nouveau le parallélisme et la passe.

La mécanique du couple: comprendre le rôle de la meule volante et de la gisante

Avant de toucher au réglage, il faut distinguer clairement les deux pierres. Elles travaillent ensemble, mais elles ne jouent pas le même rôle.

• La meule gisante, ou dormante, reste fixe au fond du coffre. Elle fournit la surface de référence sur laquelle s'effectue la mouture. Son état de surface, la géométrie de ses rayons et la régularité de ses taillants influencent directement le cheminement du grain.
• La meule volante, ou tournante, est montée sur l'arbre moteur. Elle tourne au-dessus de la gisante et reçoit le couple transmis par la roue hydraulique ou par un autre organe moteur. Comme toute masse en rotation, elle doit être correctement centrée et équilibrée.

Les deux faces ne doivent jamais se toucher en fonctionnement normal. Entre elles subsiste un écartement, également appelé jeu ou passe. Le grain est entraîné dans cet interstice, d'abord pris par les rayons, puis progressivement écrasé et cisaillé entre les surfaces actives. La qualité de la farine dépend autant de la préparation des pierres que de la stabilité de cette passe.

La meule volante est la pièce la plus sensible au balourd. Sa masse, sa densité et la manière dont elle a été taillée déterminent son comportement une fois lancée. Une différence de matière située près de la périphérie a davantage d'effet qu'une différence équivalente proche de l'axe. C'est pourquoi on ne peut pas juger l'équilibre uniquement en comparant la masse totale de la pierre avant et après un rhabillage.

Le poids de la meule ne suffit pas non plus à expliquer une vibration. Une pierre peut être globalement très lourde et pourtant tourner correctement si son centre de gravité reste sur l'axe. À l'inverse, une petite dissymétrie de matière, mal placée, peut produire une oscillation sensible sur la broche. Le réglage porte donc sur la répartition de la masse, pas seulement sur la masse totale.

Après un rhabillage, la première question n'est pas de savoir si la meule a perdu du poids, mais si son profil et sa répartition de masse ont changé. Le contrôle de l'équilibre vient avec le contrôle de la passe.

Le repiquage des rayons ne doit pas être traité comme une opération qui rapprocherait automatiquement les deux pierres. Il retire de la matière et modifie la géométrie des surfaces; selon les zones reprises, il peut changer la hauteur relative, le profil des chemins de mouture et la position de travail de la meule volante. L'écartement doit donc être mesuré et réglé à nouveau après l'intervention, sans déduire son évolution de la seule quantité de pierre enlevée.

Diagnostic de surface: l'utilisation de l'ocre pour détecter les irrégularités

L'équilibrage commence par un diagnostic. Il ne consiste pas à soupeser la meule de manière approximative, mais à comprendre comment sa surface porte, où elle est trop haute et où elle ne travaille plus. Une pierre peut sembler correcte à l'œil nu tout en présentant un voile ou une couronne suffisante pour rendre la mouture irrégulière.

Le principe de la règle à l'ocre

On utilise une règle rigide, en bois dur ou en métal, suffisamment droite pour servir de référence. Sa face est enduite d'une couche fine d'ocre délayée, ou d'un noir de fumée préparé de manière comparable. La règle est ensuite posée sur la surface de la meule et déplacée selon plusieurs directions: du centre vers la périphérie, puis suivant des arcs ou des cercles concentriques.

La pâte se dépose sur les points hauts. Ce sont les zones qui touchent la règle en premier. Les parties qui restent propres correspondent aux creux ou aux zones qui ne portent pas. Le relevé ne donne pas à lui seul la profondeur exacte d'un défaut, mais il fournit une carte de contact utile pour décider où reprendre la pierre et où ne pas intervenir.

La règle doit être nettoyée entre les passages si l'ocre s'accumule trop. Une couche trop épaisse masque les différences de contact; une surface humide ou poussiéreuse fausse également la lecture. Le diagnostic se fait sur une pierre propre, débarrassée des résidus de céréales et des particules détachées par le dernier rhabillage.

Les défauts à repérer

Trois formes d'irrégularité reviennent souvent.

1. Le voile correspond à une surface qui n'est pas dans un même plan. Un côté de la meule se trouve plus haut que l'autre. La passe varie alors selon la position angulaire de la pierre volante.

2. Le creux central ou périphérique traduit une usure en cuvette ou en couronne. Le grain ne séjourne pas de la même façon dans toutes les zones; une partie du produit peut sortir trop vite tandis qu'une autre reste davantage sollicitée.

3. Les stries de rhabillage révèlent une reprise irrégulière. Elles ne sont pas nécessairement un défaut en elles-mêmes: les rayons doivent conserver leur fonction d'entraînement et d'évacuation. En revanche, une profondeur ou une orientation mal maîtrisée perturbe la progression du grain et de la farine.

Il faut aussi observer la continuité des rayons. Un rayon trop fermé ralentit le transport de la mouture; un rayon trop ouvert peut laisser le grain traverser sans recevoir un travail suffisant. L'équilibrage ne corrige pas une mauvaise géométrie de rayonnage, et le repiquage ne doit pas être utilisé pour compenser un défaut qui relève du parallélisme ou du réglage de la broche.

Relevé pratique

Le diagnostic peut être organisé en plusieurs passages:

1. Nettoyer la surface. Retirer la poussière, les fragments de pierre, les restes de céréales et toute trace d'humidité.

2. Préparer la règle. Étaler l'ocre en couche fine et régulière, sans surcharge sur une extrémité.

3. Effectuer des passes radiales. Partir de l'axe vers la périphérie et noter les zones où la pâte se transfère.

4. Croiser les directions. Reprendre la lecture suivant plusieurs rayons, puis en tangente ou en arcs concentriques.

5. Reporter les observations. Un croquis simple permet de distinguer les points hauts, les creux et les zones dont le relief doit être conservé.

6. Comparer les deux pierres. La gisante et la volante doivent être examinées séparément avant de les remettre en relation par le réglage de la passe.

Ce relevé sert à planifier le rhabillage. Il donne aussi une indication sur le risque de déplacer le centre de gravité de la meule volante. Une reprise concentrée dans un secteur ne se traduit pas seulement par une nouvelle texture de surface: elle peut modifier la distribution de la masse et réclamer une correction d'équilibrage.

Le processus de levage et la gestion du balourd après le rhabillage

Le levage est une opération de manutention avant d'être une opération de réglage. Une meule volante est massive, difficile à retenir si elle bascule, et vulnérable aux chocs sur sa tranche. Aucun contrôle d'équilibrage ne justifie de travailler sous une charge suspendue ou de s'en remettre à un seul dispositif de retenue.

Préparer le levage

L'outillage dépend de la configuration du moulin, mais il doit toujours permettre de lever progressivement et de maintenir la pierre par un calage mécanique fiable:

• un treuil, une potence ou un appareil de levage correctement dimensionné et ancré;
• des chaînes, élingues ou cordages adaptés aux points de prise disponibles;
• des cales en bois dur ou un berceau capable de soutenir la meule une fois levée;
• un espace dégagé autour du coffre, sans personne dans l'axe possible d'une bascule;
• un moyen de communiquer clairement entre les personnes qui manœuvrent et celles qui surveillent.

La charpente, les points d'ancrage et les accessoires de levage doivent être inspectés avant la manœuvre. Un dispositif ancien peut avoir l'apparence de la robustesse tout en présentant une faiblesse dans un assemblage, une fixation ou une chaîne. Le contrôle ne se limite pas à la capacité théorique du treuil: il porte aussi sur la manière dont la charge est reprise et sur la stabilité de l'ensemble.

Procédure de levage

1. Arrêter complètement la rotation. Couper l'alimentation en eau et attendre l'immobilisation totale de la roue, de l'arbre et de la meule. Une vérification visuelle ne remplace pas le verrouillage ou la mise en sécurité de l'organe moteur.

2. Désaccoupler la meule volante. Libérer la liaison entre l'arbre et la pierre, qu'il s'agisse d'un fer, d'une clavette, d'une crapaudine ou d'un montage particulier.

3. Mettre en tension progressivement. Avant de décoller la meule, reprendre le mou de l'élingage et vérifier que la charge reste dans l'axe.

4. Lever par petites étapes. Les à-coups sont à éviter. Il faut surveiller la prise, l'inclinaison de la pierre et la réaction de la charpente.

5. Installer le calage. Une fois la meule à la hauteur nécessaire, la déposer sur un support stable. Les cales ne sont pas un simple confort de travail: elles empêchent la pierre de redescendre si le dispositif de levage perd sa tension.

6. Contrôler la stabilité avant l'accès. Personne ne doit passer sous la meule ni placer une partie du corps dans une zone de pincement.

Le fait qu'une meule penche au cours du levage peut fournir un indice sur la répartition de la masse, mais ce n'est pas une mesure d'équilibrage. L'inclinaison peut aussi venir d'une prise mal centrée, d'un support irrégulier ou d'un point de levage décalé. Il faut donc distinguer l'observation utile du diagnostic définitif.

Comprendre le balourd après le rhabillage

Le rhabillage enlève de la matière sur les rayons, les taillants et les zones usées. Cette matière n'est pas toujours retirée de manière parfaitement symétrique. Le centre de gravité de la meule volante peut alors se déplacer, mais l'ampleur et le sens de ce déplacement ne se déduisent pas automatiquement du seul fait que la pierre a été amincie ou ravivée.

Le repiquage modifie également le profil de la face active. Il peut changer la hauteur de certains secteurs, sans que cela signifie mécaniquement que la meule volante se rapproche de la gisante partout. Après le rhabillage, il faut donc contrôler de nouveau la planéité, le parallélisme et l'écartement de fonctionnement. La passe se règle en fonction de la nouvelle géométrie réelle, et non en fonction d'une supposition sur la matière retirée.

Pour rechercher le balourd, plusieurs approches peuvent être combinées:

• Le repos sur un axe horizontal. Posée sur un support adapté, la meule tend à placer sa partie la plus lourde vers le bas. Le point bas peut être marqué, puis vérifié en répétant la rotation dans plusieurs positions.
• La comparaison avant et après intervention. Lorsque l'équipement le permet, la masse totale retirée donne une information sur le rhabillage, mais elle ne suffit pas à déterminer la correction à apporter.
• L'observation de la rotation lente. Une oscillation répétée, une tendance à revenir toujours dans la même position ou une charge latérale sur le montage constituent des indices à confronter au relevé de surface.
• Le contrôle de la broche et des paliers. Un jeu mécanique, une portée déformée ou un montage excentré peut produire une vibration que l'on attribuerait à tort à la pierre.

La correction peut prendre la forme d'un ajout de matière dans un logement prévu à cet effet, ou d'une reprise très mesurée du côté opposé. Les masselottes peuvent être en plomb, en fer ou constituées d'un matériau compatible avec la conception de la meule. Leur emplacement compte autant que leur masse: une petite correction éloignée de l'axe peut produire un effet supérieur à une correction plus lourde placée près du centre.

Toute correction doit être progressive. Après chaque modification, la meule est remise en position de contrôle et le résultat est vérifié. Il faut éviter de multiplier les enlèvements irréversibles sur une pierre ancienne, surtout lorsqu'elle présente déjà des fissures, des réparations ou une épaisseur réduite. Dans un moulin patrimonial, la conservation de la matière est une contrainte aussi réelle que la recherche d'un fonctionnement régulier.

Le balourd n'est pas un défaut esthétique. C'est une force parasite qui sollicite la broche, fatigue les paliers et peut rendre la mouture instable.

Réglage du parallélisme: prévenir les vibrations et l'usure prématurée

L'équilibrage des masses ne suffit pas. Une meule parfaitement équilibrée peut encore travailler de travers si sa face active n'est pas parallèle à celle de la gisante, si l'arbre porte un défaut ou si le mécanisme de réglage ne répartit pas correctement la hauteur.

Pourquoi le parallélisme est critique

Lorsque les deux surfaces ne sont pas parallèles, l'écartement varie selon la circonférence. Dans la zone la plus serrée, le grain est davantage comprimé et la pierre travaille plus intensément. La mouture peut devenir trop fine, la température locale augmenter et les surfaces s'user plus rapidement. Dans la zone la plus ouverte, le grain traverse avec un travail insuffisant et laisse davantage de gruaux.

Ce défaut produit souvent une vibration cyclique. À chaque tour, la zone la plus proche revient au même endroit et impose une variation de charge à la broche. Le bruit peut être sourd et régulier, ou apparaître surtout lorsque la meule est chargée en grain. Une vibration qui augmente avec la vitesse ne doit jamais être considérée comme un simple inconfort.

Contrôle statique

Une fois la meule volante remontée, le réglage s'effectue avec l'installation immobilisée et sécurisée. Le mécanisme varie selon les moulins: vis de rappel, taquets, coins, vérin, calage de l'arbre ou combinaison de ces systèmes. Il ne faut pas appliquer une méthode unique à toutes les machines.

Une méthode de contrôle consiste à placer plusieurs cales d'épaisseur identique entre les deux pierres, à intervalles réguliers et à mi-rayon. Quatre points à 90 degrés donnent une première lecture simple. Les cales doivent être choisies de manière à ne pas forcer entre les surfaces et à ne pas détériorer les taillants.

Le contrôle se déroule ainsi:

1. remettre la meule volante sur son montage et vérifier que la liaison avec l'arbre est correctement engagée;

2. régler une passe de contrôle, suffisamment ouverte pour éviter tout contact accidentel;

3. placer les cales aux différents points de mesure;

4. comparer leur coulissement ou leur résistance, sans les enfoncer;

5. corriger la hauteur ou l'inclinaison de la meule volante par petites actions;

6. retirer les cales, faire tourner la meule à la main si le dispositif le permet, puis recommencer la vérification;

7. régler enfin la passe de travail adaptée au grain et à l'état des surfaces.

L'objectif n'est pas de serrer les cales jusqu'à obtenir une résistance identique par contrainte. Il s'agit de vérifier que la géométrie reste cohérente sur l'ensemble de la zone de mouture. Une cale qui accroche peut signaler un point haut, un défaut de planéité ou un réglage trop serré; elle ne permet pas, à elle seule, de déterminer la cause.

Vérification dynamique

La mise en rotation se fait progressivement, d'abord sans charge excessive. Le comportement de l'ensemble doit être observé avant de remettre le moulin dans ses conditions normales de travail.

• Le bruit doit rester régulier. Un grondement qui revient à chaque tour peut signaler une variation de passe ou un défaut de portée.
• Le palier ne doit pas transmettre d'oscillation latérale marquée. Une légère vibration résiduelle peut avoir plusieurs origines, mais toute aggravation impose l'arrêt et une nouvelle recherche.
• La position de la meule doit rester stable. Une descente progressive, un déplacement axial ou un battement visible orientent vers un problème de broche, de crapaudine ou de calage.
• La farine produite doit présenter une granulométrie cohérente. La présence de gruaux persistants ou d'une fraction excessivement fine peut confirmer un écartement irrégulier, mais elle doit être interprétée avec l'état du grain, son humidité et le réglage des rayons.

Le réglage du parallélisme ne remplace pas l'équilibrage. Les deux défauts peuvent se cumuler et produire des symptômes proches. Une vibration à chaque tour peut venir d'un balourd, d'une face inclinée, d'un arbre qui porte mal ou d'un assemblage excentré. Le diagnostic doit donc progresser du plus évident au plus structurel.

Sécurité et précision: pourquoi éviter le contact direct entre les meules

Les deux meules ne doivent jamais entrer en contact direct durant le fonctionnement. Ce principe vaut pour une mouture fine comme pour une mouture plus ouverte. Le grain ne constitue pas une protection suffisante contre une mauvaise géométrie, un jeu de broche excessif ou un affaissement de la meule volante.

Les conséquences d'un contact

• Dégradation des surfaces. La pierre meulière est abrasive par nature. Deux faces qui se frottent à vitesse de rotation s'usent mutuellement et de façon incontrôlée. Les taillants s'émoussent, les rayons perdent leur profil et les zones de contact deviennent plus irrégulières.
• Contamination de la farine. Le frottement pierre contre pierre produit des particules minérales qui peuvent se mélanger au produit. La farine ne doit pas être conservée ni utilisée si un contact a été constaté.
• Risque lié aux poussières. Un contact mécanique peut produire un échauffement, des étincelles ou des fragments. Dans un environnement contenant des poussières de céréales, ce phénomène doit être pris au sérieux.
• Dommages structurels. Un choc peut fissurer la pierre, casser un taillant ou détacher un éclat susceptible d'endommager le coffre, l'arbre et les paliers.
• Perte de réglage. Même bref, un contact peut modifier la surface et rendre caduc le réglage réalisé avant la mise en marche.

Prévenir le rapprochement excessif

Le réglage de la passe doit tenir compte du grain utilisé, de la géométrie des rayons et de la stabilité mécanique du moulin. Une valeur trop serrée n'est pas une preuve de précision. Elle réduit la marge de sécurité et amplifie les conséquences du moindre défaut.

Pour éviter le contact:

1. Régler une passe compatible avec la taille du grain. La distance doit laisser un jeu de sécurité et ne pas être réduite au point que les deux surfaces puissent se rencontrer à la moindre oscillation.

2. Contrôler l'écartement après chaque rhabillage. Le repiquage retire de la matière et modifie le profil de travail; il impose donc un nouveau contrôle du parallélisme et un nouveau réglage de la passe. Il ne faut pas supposer que l'écartement a diminué, augmenté ou demeuré identique en tous points.

3. Surveiller le jeu de la broche. Un jeu axial ou radial excessif peut permettre à la meule volante de se déplacer sous son propre poids ou sous l'effet des efforts de broyage.

4. Repérer la position du mécanisme. Un témoin mécanique, une graduation ou un repère visuel aide à détecter une descente progressive de la meule volante, à condition que le dispositif soit propre et correctement fixé.

5. Éviter la marche prolongée à vide. Sans grain entre les pierres, le coussin de matière disparaît et le réglage devient plus sensible aux défauts de parallélisme, au balourd et aux mouvements de l'arbre.

6. Arrêter au moindre bruit anormal. Un claquement, un frottement ou une vibration qui augmente ne doit pas être compensé en resserrant ou en desserrant au hasard.

Le contact direct peut aussi être provoqué par une cause extérieure au réglage de la surface: crapaudine usée, palier mal aligné, arbre affaibli, fixation desserrée ou support déformé. Si la meule se déplace malgré une passe correctement réglée, il faut rechercher le défaut dans toute la chaîne mécanique.

Le réglage ne s'arrête pas au premier tour

L'équilibrage d'une meule en pierre se construit par contrôles successifs. Le premier relevé indique l'état des surfaces; le rhabillage modifie cet état; le levage permet d'accéder aux éléments cachés; la correction du balourd et le réglage du parallélisme remettent ensuite le système dans son axe de travail.

L'ordre des opérations compte:

1. Relever les surfaces à la règle à l'ocre, afin de localiser les points hauts, les creux et les zones dont le rayonnage doit être repris.

2. Rhabiller avec mesure, en conservant une répartition aussi régulière que possible de la matière retirée.

3. Contrôler la meule volante après le rhabillage, car le nouveau profil peut avoir modifié la répartition des masses.

4. Lever et caler la pierre en sécurité, sans confondre observation de l'inclinaison et véritable mesure de l'équilibre.

5. Corriger le balourd progressivement, en tenant compte de la position de la correction par rapport à l'axe.

6. Vérifier le parallélisme, avec plusieurs points de mesure et une passe suffisamment ouverte pour éviter tout contact.

7. Régler l'écartement de fonctionnement, puis observer le comportement de la meule en rotation.

8. Contrôler la mouture, le bruit, les paliers et la stabilité de la broche avant de considérer l'intervention comme terminée.

Une meule bien équilibrée ne se reconnaît pas seulement à son absence de vibration. Elle conserve une position stable, travaille avec une passe régulière et produit une farine cohérente sur la durée. Si la mouture varie d'un secteur à l'autre, si la meule descend ou si le bruit revient à chaque tour, le réglage doit être repris plutôt que masqué par une modification arbitraire de la passe.

La bonne méthode consiste finalement à ne pas séparer la pierre de la mécanique qui la porte. Le balourd, le parallélisme, le jeu de la broche, le profil des rayons et l'écartement forment un même système. Le rhabillage en modifie plusieurs paramètres à la fois: c'est pour cette raison qu'il doit toujours être suivi d'un contrôle complet, et non d'une simple remise en marche.
