Débit d'eau d'un moulin: plan de réglage des vannes

Quand j'ai commencé à arpenter le bief du Moulin de Sachas en pleine saison de mouture, j'ouvrais la vanne motrice à l'oreille, guettant le ronronnement de la meule — erreur classique. Une saison entière m'a suffi pour comprendre qu'il fallait raisonner en trois zones, respecter un niveau légal de retenue, et distinguer une bonne fois pour toutes ce qui alimente la roue de ce qui protège le bief.

Ce guide condense ce que j'aurais aimé savoir avant ma première montée d'eau: le rôle exact de la vanne motrice, la fonction des vannes de décharge, la formule qui transforme un débit et une chute en kilowatts utilisables, et la modernisation qui simplifie aujourd'hui ce réglage — du cric à crémaillère aux automates modernes.

Architecture hydraulique: les trois zones clés du moulin

Avant de toucher une seule vanne, vous devez cartographier mentalement votre installation. Un moulin hydraulique ne se résume pas à une roue et un bief: c'est un complexe divisé en trois zones fonctionnelles que la Fédération Française des Amis des Moulins décrit avec précision. Les confondre, c'est la promesse d'une fausse manœuvre.

La zone de répartition des débits correspond à la prise d'eau. C'est là que vous prélevez l'eau sur le cours d'origine — rivière, torrent, dérivation. Vous y trouvez la grille de protection contre les feuilles, branches et corps flottants, parfois un dessableur pour piéger les graviers, et souvent un premier ouvrage de régulation. Tout ce qui entre dans le moulin transite par cette grille. Si elle est mal orientée, mal protégée, ou colmatée, vous accumulez les embâcles qui finiront dans la roue — avec le risque d'une pale brisée ou d'un axe tordu.

La zone d'alimentation comprend le bief — le canal qui amène l'eau jusqu'au moulin — et le canal de décharge, qui restitue l'eau au cours d'origine après son passage sur la roue. Le bief n'est pas un simple tuyau: il a une pente étudiée, un profil qui minimise les pertes de charge, parfois un déversoir intermédiaire qui stabilise la ligne d'eau sur les sections longues. Le canal de décharge, lui, doit restituer l'eau à la rivière sans créer de remous qui ralentiraient la roue. Un remous en sortie, c'est une perte de puissance directe, parfois dix à quinze pour cent de rendement perdu sur les rotors les plus sensibles.

La zone de production d'énergie est le cœur du réacteur: la vanne motrice, la roue ou la turbine, et le déversoir de sécurité. C'est ici que vous convertissez l'énergie de l'eau en couple mécanique sur l'arbre, puis en farine via les meules de pierre — meules en grès ou en silex, souvent remplacées au XIXᵉ siècle par des meules de pierre lourde type « Lourdo » venues du Massif central, réputées pour leur tenue à l'usure.

Cette cartographie mentale en tête, vous pouvez commencer à raisonner: toute intervention sur la vanne motrice agit sur la zone de production, mais ses effets se répercutent vers l'amont (bief, prise d'eau) et vers l'aval (décharge). Ouvrir trop, c'est faire baisser le bief et affamer la prise d'eau. Fermer trop, c'est engorger le bief et risquer un débordement. Vous manœuvrez donc avec un œil sur la zone de production, un œil sur la zone d'alimentation, et la certitude que la zone de répartition ne s'autorégule pas.

Trois zones, trois responsabilités distinctes: la prise d'eau répartit, le bief transporte, la zone de production transforme. Toucher à l'une sans mesurer l'impact sur les autres, c'est naviguer à vue.

La vanne motrice: votre levier de précision, pas un outil anti-crue

La vanne motrice — appelée aussi vanne ouvrière dans la littérature technique — est votre levier quotidien. C'est la seule vanne qui appartient au meunier dans sa fonction de meunier: elle ne sert qu'à régler le débit qui arrive sur la roue ou la turbine, et donc la vitesse de rotation, le couple délivré à l'arbre, et au final le rendement de la mouture.

Ce qu'elle ne fait pas: elle ne participe en rien à l'écrêtage des crues. Une crue, c'est un volume d'eau exceptionnel qui dépasse largement ce que votre moulin peut absorber. L'évacuer relève d'autres organes, et nous y reviendrons au point suivant. Si vous comptez sur la vanne motrice pour gérer une montée des eaux, vous allez noyer le bief, fatiguer la mécanique, et probablement casser une pale ou gripper un mécanisme. J'ai vu un meunier voisin tenter cette manœuvre en pensant bien faire: il voulait « réguler la crue » en fermant la vanne ouvrière. Le bief a débordé en amont, la roue a tourné dans le vide pendant deux jours, et la pale inférieure a fini par céder sous l'effet du batillage.

Ce que la vanne motrice fait: elle module le débit nominal dans la plage autorisée par votre règlement d'eau. Chaque site a le sien, et c'est un document juridique — souvent un arrêté préfectoral, parfois une délibération ancienne — qui fixe le débit maximal dérivable, le niveau légal de retenue dans le bief, et le débit réservé à laisser au cours d'origine pour ne pas asphyxier la vie aquatique en aval. Vous neouvez pas la vanne motrice au-delà de ce que ce règlement autorise, même si la rivière monte. C'est une contrainte, pas une suggestion.

Concrètement, vous utilisez la vanne motrice pour:

• Démarrer la roue en ouvrant progressivement, pour éviter un coup d'eau brutal qui endommagerait les aubes ou les engrenages. Un démarrage à sec, c'est une usure accélérée des dents de la lanterne et un à-coup de couple qui peut décaler une meule.
• Adapter la vitesse au type de mouture: une farine fine demande moins de couple mais une rotation stable; un blé tendre se travaille à un régime différent d'un seigle. Le meunier ajuste en continu, à l'oreille et à l'œil.
• Compenser l'usure des meules: à mesure que la pierre s'use, l'écartement change, et la résistance mécanique aussi. Sur une saison, on peut perdre deux à trois millimètres de diamètre utile.
• Réduire la puissance la nuit, quand le moulin tourne à vide pour aiguiser les meules — le « rhabillage » traditionnel — ou simplement maintenir la meule en mouvement pour qu'elle ne se fige pas dans le froid.

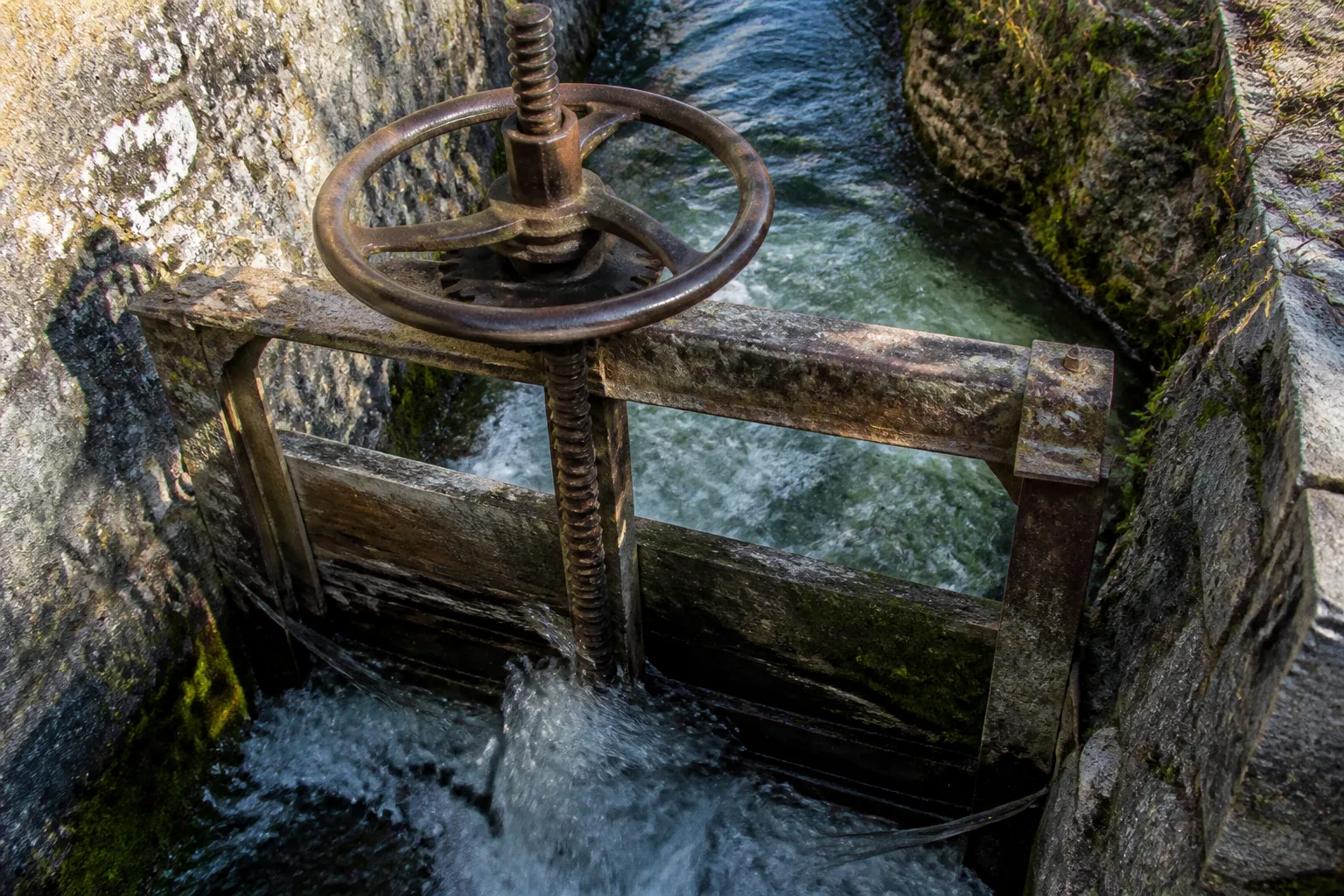

L'ouverture se fait traditionnellement par un mécanisme de cric à crémaillère: vous tournez une manivelle, un pignon engrène sur une crémaillère verticale, et la vanne monte ou descend par translation. C'est un système robuste, lent, qui demande un effort humain réel mais qui ne tombe pas en panne. Sur les moulins restaurés comme le Moulin de Sachas, ce mécanisme est conservé pour sa valeur patrimoniale, même quand une commande électrique le double désormais.

Vannes de décharge et sécurité du bief: ce qui protège vraiment votre site

Si la vanne motrice est votre volant, les vannes de décharge — aussi appelées empellement dans plusieurs régions — sont votre ceinture de sécurité. Elles ne participent pas à la production d'énergie, et c'est précisément leur force: elles n'ont aucune fonction productive, donc aucune raison d'être ouvertes en temps normal, et toute leur utilité se révèle quand le niveau du bief monte trop.

Les vannes de décharge sont arasées au niveau légal de retenue: cela signifie que leur seuil se trouve exactement à la hauteur maximale que l'eau doit atteindre dans le bief. Tant que le bief reste sous ce niveau, l'eau ne passe pas par-dessus les vannes. Dès qu'une crue pousse l'eau au-dessus, le trop-plein s'évacue automatiquement par-dessus l'arête — sans intervention humaine, sans énergie, sans usure.

C'est ce qu'on appelle l'écrêtage des crues: les vannes de décharge absorbent la montée en restituant l'eau excédentaire au cours d'origine via le canal de décharge. Elles protègent le bief contre le débordement, préviennent l'érosion des berges, et évitent que la surpression ne remonte jusqu'à la prise d'eau et ne l'engorge.

Le déversoir de sécurité complète ce dispositif: c'est un seuil fixe, généralement maçonné, qui agit comme une ultime soupape. Si les vannes de décharge sont bouchées par des feuilles ou du bois flottant, ou si la crue dépasse leur capacité, le déversoir prend le relais. Il ne se manœuvre pas — il est passif — et c'est sa qualité.

Côté pratique, vous devez donc:

• Maintenir les vannes de décharge libres de tout obstacle. Un tour de surveillance hebdomadaire en période sèche, quotidien en période pluvieuse ou de fonte nivale, suffit généralement. Le contrôle visuel prend deux minutes et évite une catastrophe.
• Vérifier leur étanchéité en position basse quand vous les manœuvrez pour un entretien: elles doivent fermer sans laisser filtrer d'eau. Une vanne qui fuit, c'est un bief qui se vide sans que vous le vouliez.
• Repérer le niveau légal de retenue sur un repère physique fixe — une borne, un trait gravé dans la maçonnerie, une échelle limnimétrique — c'est votre référence absolue, pas une estimation à l'œil.

L'erreur classique consiste à confondre le rôle des vannes. En cas de crue, certains ferment la vanne motrice en pensant bien faire: mauvais réflexe. Fermer la vanne motrice ne change rien à ce qui arrive dans le bief par l'amont, et vous privez la roue d'eau alors qu'elle pourrait continuer à en évacuer. Il faut au contraire laisser la vanne motrice ouverte pour que l'eau continue à passer sur la roue, tout en s'assurant que les vannes de décharge jouent leur rôle d'évacuation. La vanne motrice n'est pas un outil de gestion de crue.

La vanne motrice alimente la roue — elle ne protège pas le bief. Confondre les deux, c'est préparer une crue dans le salon du meunier.

Calcul de puissance: la formule P = 9,81 × Q × H, et ce qu'elle vous dit

Une fois que vous savez où sont vos vannes et ce qu'elles font, vient la question: combien de puissance puis-je réellement tirer de mon site? La réponse tient en une formule, P = 9,81 × Q × H, que tout meunier sérieux finit par apprendre par cœur.

Décomposons-la:

• P est la puissance hydraulique brute, exprimée en kilowatts (kW). C'est l'énergie potentielle disponible avant toute perte.
• 9,81 est l'accélération de la pesanteur en m/s² — une constante qui traduit la conversion entre hauteur de chute et énergie cinétique.
• Q est le débit en mètres cubes par seconde (m³/s). C'est le volume d'eau qui passe par la vanne motrice par unité de temps.
• H est la hauteur de chute en mètres (m). C'est la dénivelée entre le niveau du bief à la vanne motrice et le niveau de restitution à la base de la roue.

Cette formule est simplifiée: elle néglige les pertes de charge dans le bief, le rendement de la roue ou de la turbine, et les fuites diverses. En exploitation réelle, vous divisez P par un coefficient de rendement qui dépend de votre type de roue: autour de 0,6 à 0,75 pour une roue bien entretenue, parfois moins si les aubes sont usées ou si le canal de décharge crée des remous.

Exemple de calcul concret: un moulin avec Q = 0,5 m³/s et H = 3 m. P = 9,81 × 0,5 × 3 = 14,7 kW. En appliquant un rendement de 0,65, vous obtenez environ 9,5 kW sur l'arbre. C'est largement assez pour moudre plusieurs quintaux de blé par jour sur des meules de pierre de 1,20 m de diamètre — la taille standard des meules de meunerie artisanale au XIXᵉ siècle.

Cette formule vous sert concrètement à trois choses:

• Estimer la puissance maximale de votre site quand vous connaissez votre débit nominal et votre hauteur de chute. C'est le plafond théorique, jamais atteint en pratique mais qui sert de référence.
• Comparer deux aménagements: faut-il rehausser le bief pour gagner 50 cm de chute, ou augmenter le débit dérivable? La formule tranche, et le calcul de coût suit.
• Diagnostiquer une perte de puissance: si vous mesurez Q et H et que la puissance réelle sur l'arbre est bien inférieure au calcul, c'est que votre rendement se dégrade — meules usées, aubes abîmées, fuites dans le bief. Vous savez où chercher.

À noter: avant 1789, ce calcul était largement théorique pour les moulins banaux, dont le débit était régi par les privilèges seigneuriaux plutôt que par la physique. L'abolition des privilèges a libéré l'usage de la force hydraulique, mais la loi du 16 octobre 1919 a ensuite encadré ce droit en instaurant un régime d'autorisation ou de concession selon la puissance installée. Si vous voulez modifier le débit ou la chute de votre moulin, vous êtes soumis à cette réglementation — un dossier, un délai, mais rarement un refus si votre projet est techniquement sain et respecte les débits réservés.

Du cric manuel à l'automatisation: moderniser sans dénaturer

Le réglage traditionnel d'une vanne de moulin demande de la force, du temps, et de la régularité. Une montée de vanne de 30 cm par un mécanisme de cric à crémaillère représente plusieurs tours de manivelle, parfois dix à quinze minutes de manipulation à deux mains. Sur un site où l'on doit ajuster le débit plusieurs fois par jour — au lever, à la pause méridienne, au coucher du soleil — cette charge devient vite pesante, surtout quand le meunier est aussi boulanger, guide, ou animateur de visites.

L'électrification du mécanisme a résolu ce problème sans rien renier de la mécanique d'origine. Un moteur électrique remplace la manivelle, un réducteur translate le mouvement vers la crémaillère, et vous manœuvrez la vanne par un simple bouton. Sur les moulins patrimoniaux, ces motorisations sont réversibles: en cas de coupure de courant, vous débranchez le moteur et reprenez la manivelle manuelle. C'est ce que nous avons fait au Moulin de Sachas lors de la restauration — moderniser l'usage sans rompre la chaîne de transmission, et garder la main en cas de besoin.

L'étape suivante, c'est l'automatisation par régulation de niveau. Un capteur de pression ou une sonde ultrason mesure le niveau d'eau dans le bief en temps réel. Un automate compare cette mesure à une consigne — le niveau légal de retenue — et commande le moteur de la vanne motrice pour maintenir le bief à la hauteur exacte, quelles que soient les variations de débit du cours d'eau en amont. Concrètement: quand une pluie diluvienne fait monter le bief, la vanne motrice s'ouvre davantage pour faire passer plus d'eau sur la roue, et le niveau reste stable. Quand le cours d'eau maigrit en été, la vanne se ferme partiellement pour conserver le bief à son niveau.

Cette régulation n'efface pas les vannes de décharge: elles restent là en sécurité passive, prêtes à absorber ce que la vanne motrice ne peut pas gérer. Mais elle supprime les interventions manuelles répétitives et permet au meunier de se concentrer sur la qualité de la mouture plutôt que sur la surveillance constante du niveau — un confort qui change la vie quand on exploite en parallèle.

Ce que je conseille, après plusieurs saisons d'usage des deux modes:

• Conservez le mécanisme manuel en secours. Une panne d'automate un dimanche de forte pluie, c'est la crue assurée si vous n'avez plus de manivelle sous la main.
• Étalonnez la sonde de niveau au moins deux fois par an. Une dérive de quelques centimètres peut entraîner une ouverture ou une fermeture inadéquate, et personne ne s'en aperçoit sans contrôle.
• Documentez la consigne sur un support visible près de la vanne. Le niveau légal de retenue ne se devine pas, il s'inscrit dans la pierre ou sur un panneau métallique près du poste de commande.
• Formez un binôme à la manœuvre manuelle. Personne ne devrait être seul à connaître le cric — un départ en vacances, un arrêt maladie, et tout le système se grippe.

Ce que je retiens après des saisons au bord du bief

Le réglage du débit d'un moulin hydraulique n'est pas une affaire de tour de main. C'est l'application rigoureuse d'une logique en trois zones — répartition, alimentation, production — et le respect strict d'une séparation des rôles: la vanne motrice alimente la roue, les vannes de décharge protègent le bief, le déversoir de sécurité ferme la marche.

Ce qui change vraiment la donne quand on débute, ce n'est pas la complexité technique — la formule P = 9,81 × Q × H est élémentaire, le mécanisme de cric à crémaillère est rustique, l'automatisation est aujourd'hui bon marché. Ce qui change la donne, c'est la discipline de cartographier mentalement son installation, de repérer son niveau légal de retenue, et de comprendre qu'on ne manœuvre jamais une vanne sans anticiper l'effet sur les deux autres zones.

Le règlement d'eau de votre moulin reste votre référence absolue. Si vous l'avez perdu, votre service de police de l'eau ou la DDT de votre département peut souvent en produire un extrait. Si vous l'avez, affichez-le: la vanne motrice a un débit maximal dérivable, et ce n'est pas une moyenne que vous dépassez quand la rivière est haute.

Dernier point, et non le moindre: un moulin qui tourne bien est un moulin dont le meunier observe avant d'agir. Regardez le niveau du bief, regardez la couleur de l'eau, écoutez le son de la meule. Quand l'un de ces trois indicateurs change, c'est qu'une vanne mérite votre attention. Le reste est affaire de chiffres et de cric — mais le départ est toujours sensoriel.
