Montage d'une meule en pierre : les étapes clés

Montage d’une meule en pierre: les étapes clés

Elle ne se déplace pas à la force des bras, ne se règle pas au jugé et ne doit jamais être mise en rotation avant d’avoir vérifié l’ensemble du tournant.

Dans un moulin à eau historique, l’installation d’une meule en pierre traditionnelle repose sur trois exigences très concrètes: porter sans déformer, transmettre le mouvement sans jeu dangereux et régler l’écartement avec assez de finesse pour obtenir une farine régulière sans faire chauffer le grain. Le reste relève du folklore.

Au Moulin de Sachas comme dans les moulins hydrauliques anciens, le principe paraît simple: une pierre fixe, une pierre mobile, un axe vertical et l’eau pour fournir l’énergie. Mais cette simplicité est trompeuse. Chaque pièce dépend des autres. Une gisante mal calée fatigue le bâti. Une anille mal positionnée transmet mal le couple. Une trempure mal réglée transforme la mouture en échauffement, en bris de grains et en farine irrégulière.

La mécanique du tournant: deux meules, deux fonctions

Une paire de meules forme ce que les meuniers appellent un tournant. La meule inférieure est la gisante, également appelée meule dormante. Elle reste immobile. Elle est installée sur le beffroi, c’est-à-dire la structure porteuse qui reçoit les efforts du mécanisme et les répartit dans le moulin.

Au-dessus vient la volante, ou meule tournante. C’est elle qui reçoit le mouvement de l’axe vertical et effectue la rotation nécessaire à la mouture. Le grain est introduit par l’ouverture centrale, puis entraîné vers la périphérie entre les deux surfaces travaillantes.

La distinction n’est pas un détail de vocabulaire. Elle détermine tout l’ordre du montage. On ne commence pas par installer la pierre qui tourne. On prépare d’abord la base: le beffroi, le calage, le niveau et la stabilité de la gisante. La volante ne peut être réglée correctement que si son support inférieur est déjà fiable.

La pierre n’est donc pas posée directement sur un sol quelconque. La gisante est calée sur le beffroi, avec une assise qui doit rester ferme sous les vibrations et les charges. Le bâti ancien peut avoir travaillé avec le temps. Le bois peut s’être tassé, la maçonnerie peut avoir bougé, et un support visuellement correct peut présenter un défaut dès qu’il reçoit une charge concentrée.

C’est là que les restaurations trop rapides montrent leurs limites. Nettoyer, repeindre et remettre la roue en mouvement ne suffit pas. Une installation de meule de moulin exige de comprendre les efforts qui passent dans la structure. La pierre ne pardonne pas les approximations: elle les amplifie.

Préparer l’assise avant de poser la pierre

Avant toute manutention, le chantier doit être dégagé autour du tournant. Il faut prévoir l’espace nécessaire au déplacement de la potence, au retournement éventuel de la meule et à l’intervention de plusieurs personnes au sol. Une tonne suspendue au-dessus d’un mécanisme ancien n’est pas le moment de découvrir qu’un madrier bloque le passage.

La préparation porte sur plusieurs points:

• vérifier la solidité du beffroi et des éléments porteurs;
• dégager l’accès entre le lieu de stockage de la pierre et le tournant;
• contrôler la potence, son ancrage et sa vis de levage;
• inspecter les surfaces de contact et retirer les débris qui pourraient créer un appui irrégulier;
• repérer l’axe vertical, l’ouverture du boîtard et le centre géométrique de la meule;
• organiser les gestes de levage avant de mettre la pierre en suspension.

Une meule historique peut être monolithique ou composée de plusieurs éléments assemblés. Les meules composites apparues au milieu du XVIIIe siècle sont constituées de carreaux ajustés, généralement entre quarante et cinquante, joints au plâtre et maintenus par des frettes de cerclage en fer. Ce montage permettait de fabriquer une pierre de grande dimension à partir de blocs plus petits, mais il impose une attention particulière à l’état des joints et du cerclage.

Une fissure, un cerclage détendu ou une partie descellée ne se traite pas comme une rayure superficielle. La pierre travaille pendant la rotation. Le diagnostic doit donc précéder la remise en place, surtout lorsqu’il s’agit de poser une meule à farine destinée à fonctionner et non à décorer une salle de visite.

Une meule bien montée ne se contente pas de tourner: elle transmet l’énergie sans la gaspiller et transforme le grain sans le brûler.

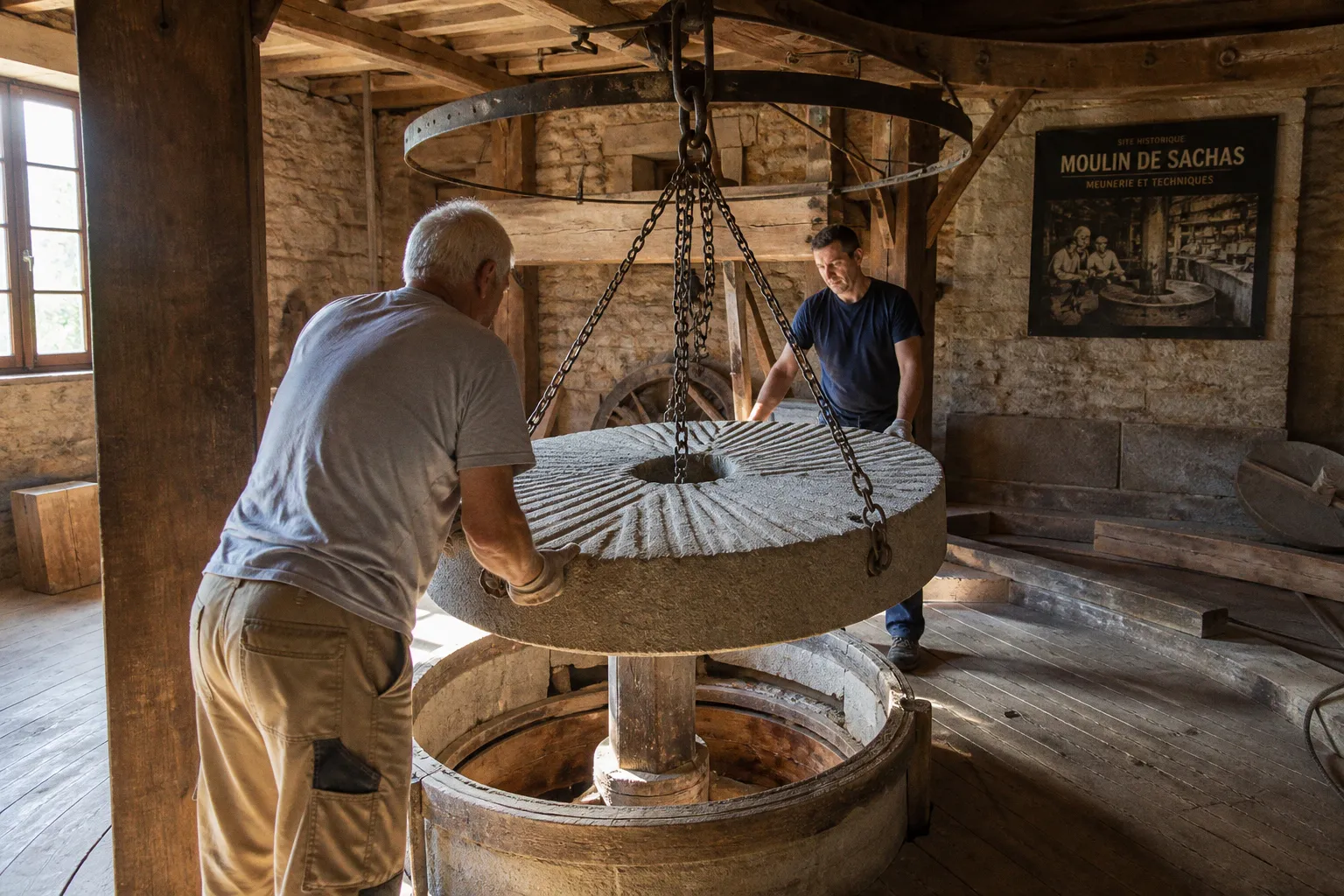

Manipulation et levage: la potence n’est pas un accessoire

Le levage est l’étape où le bon sens doit reprendre le dessus. Une meule traditionnelle à eau pèse environ une tonne. Il est illusoire de vouloir la déplacer avec des leviers improvisés, des cordes sous-dimensionnées ou une équipe de bonne volonté. La manutention réclame un équipement conçu pour cette charge et une organisation claire.

Dans les moulins anciens, la pièce centrale de cette opération est la potence. Elle est fixée au plancher et au plafond. Son arceau en fer reçoit la meule, tandis qu’une vis permet de la soulever, de la faire pivoter et, si nécessaire, de la retourner. Cette capacité de retournement est indispensable pour accéder à la surface travaillante et intervenir sur les sillons.

Le principe est mécanique, mais l’exécution demande de la maîtrise:

1. Installer et contrôler la potence.

Les points de fixation doivent être capables de reprendre la charge sans déplacement. Une potence qui fléchit ou se décale pendant le levage met en danger la pierre, le bâti et les personnes présentes.

2. Positionner l’arceau sous la meule.

La charge doit être équilibrée. Si l’arceau prend la pierre de travers, la meule peut basculer dès qu’elle quitte son support.

3. Mettre progressivement en tension.

Le levage se fait par petites corrections. On observe les réactions de la potence, l’équilibre de la meule et la stabilité des appuis. Une montée brusque ne gagne pas de temps; elle supprime simplement la possibilité de corriger.

4. Déplacer par pivotement contrôlé.

La meule doit suivre une trajectoire dégagée. Il faut éviter les chocs contre le bâti, l’axe ou les éléments du mécanisme.

5. Retourner la pierre uniquement si nécessaire.

La face travaillante ne se manipule pas comme une surface de manutention. Les sillons, les arêtes et les zones fragilisées doivent rester protégés.

6. Descendre sur l’assise ou sur l’anille avec des corrections fines.

La dernière phase est la plus exigeante. La pierre doit se présenter dans l’axe, sans coincer le passage central ni prendre appui sur une pièce qui n’est pas prévue pour cela.

La potence ancienne est à la fois un outil de levage et un instrument de précision. Elle donne au meunier une capacité de mouvement que les bras humains ne peuvent pas fournir, mais elle ne remplace pas le jugement. Une vis de levage permet de monter une tonne; elle ne décide pas si la pierre est correctement centrée.

La sécurité ne se négocie pas avec le patrimoine

Les installations historiques sont souvent compactes. Les espaces de travail sont bas, les planchers irréguliers et les accès étroits. Cela ne justifie pas de réduire les précautions. Au contraire, la contrainte du lieu augmente le risque.

Pendant la manutention, personne ne doit se placer sous la charge suspendue ni entre la meule et un élément fixe. Les mains ne servent pas à rattraper une pierre qui se décale. Pour guider, on utilise des moyens adaptés, en gardant une distance suffisante et une communication unique: une personne donne les consignes, les autres exécutent.

Les équipements de levage doivent être inspectés avant usage. La vis, l’arceau, les points de fixation et les pièces de liaison ne sont pas des accessoires secondaires. Une faiblesse minime sur un ensemble qui soulève une tonne devient immédiatement un problème majeur.

Dans un moulin ouvert à la visite, cette organisation doit aussi intégrer le public. Le levage et le montage ne sont pas des démonstrations improvisées au milieu des visiteurs. On balise, on éloigne, on explique ensuite. La conservation du patrimoine passe parfois par une mesure très simple: empêcher quelqu’un d’entrer dans la zone de travail.

Installer l’anille et le boîtard: faire passer le mouvement au bon endroit

Une fois la gisante correctement installée, il faut traiter l’interface entre la meule volante et l’axe vertical. C’est ici que le mécanisme cesse d’être une simple superposition de pierres. La rotation doit être transmise au centre, avec une liaison capable de supporter les efforts sans créer de contrainte inutile.

L’axe vertical, appelé grand fer, passe à travers la meule gisante par une ouverture centrale nommée boîtard. À son extrémité se trouve l’anille, une pièce en fer en forme de double queue d’aronde. Elle est fixée sur l’axe et vient s’engager dans la meule volante.

L’anille n’est pas une clavette décorative. Elle assure la transmission du mouvement entre le grand fer et la pierre tournante. Elle doit donc être correctement positionnée, propre, en bon état et adaptée à la géométrie de la meule. Si l’emboîtement est mauvais, la rotation peut devenir irrégulière, les efforts se concentrer sur une zone réduite et la pierre subir des contraintes qu’elle n’a pas vocation à encaisser.

Le montage de la meule volante

La meule volante est amenée au-dessus de la gisante à l’aide de la potence. Son centre doit être présenté avec précision par rapport au boîtard et à l’anille. Il ne s’agit pas seulement de faire coïncider deux trous: il faut permettre à l’ensemble de tourner librement, sans contact entre les pierres et sans frottement contre les parties fixes.

L’ordre logique est le suivant:

• nettoyer et inspecter l’ouverture centrale de la meule volante;
• vérifier que l’anille est bien solidaire du grand fer;
• amener la pierre dans l’axe du tournant;
• engager progressivement l’anille dans son logement;
• contrôler que la meule repose correctement sur son système de suspension;
• vérifier manuellement la liberté de rotation avant tout entraînement par la roue hydraulique.

Le boîtard doit laisser passer le grand fer sans que celui-ci vienne frotter contre la pierre. Un contact permanent serait un défaut de montage, pas une caractéristique normale du mécanisme. Dans une installation ancienne, les jeux peuvent être difficiles à apprécier à l’œil nu. Il faut donc observer le comportement de l’axe et de la meule pendant les mouvements lents, sans mettre le moulin en charge.

La meule tournante ne doit jamais être lancée contre la gisante. Les deux pierres ne doivent pas se toucher directement en fonctionnement. Un tel contact provoque une usure prématurée, peut créer des étincelles et risque de contaminer la farine par des particules minérales. Surtout, il indique que le réglage de hauteur est défaillant.

Cette règle est fondamentale pour comprendre la mouture traditionnelle. Le grain est travaillé entre deux surfaces rapprochées, mais l’écartement n’est pas supprimé. Le meunier recherche une action régulière sur le grain, pas un écrasement brutal de pierre contre pierre.

Régler la trempure: la précision qui fait la farine

Le montage mécanique n’est pas terminé lorsque la volante est en place. Il reste le réglage qui détermine la qualité de la mouture: la trempure.

La trempure permet d’ajuster la hauteur de la meule tournante et donc l’écartement entre les deux surfaces travaillantes. Elle est reliée au palier ainsi qu’à la crapaudine, parfois appelée grenouille, situés dans la chambre des eaux. En agissant sur ce système, le meunier modifie la position de la volante avec une finesse suffisante pour adapter la mouture au grain et au résultat recherché.

Ce réglage doit être progressif. Une meule trop basse peut provoquer un contact pierre contre pierre ou une pression excessive sur le grain. Une meule trop haute laisse passer un produit insuffisamment travaillé et réduit le rendement de transformation. Dans les deux cas, la qualité baisse et l’énergie hydraulique est mal utilisée.

Le réglage ne se résume pas à chercher la farine la plus fine. Une mouture réussie dépend de l’équilibre entre plusieurs paramètres:

• la nature et la dureté du grain;
• son degré de préparation avant mouture;
• le débit d’alimentation;
• la vitesse de rotation de la meule;
• l’état des sillons;
• l’écartement entre la gisante et la volante;
• la température du produit à la sortie;
• la proportion de farine, de semoules et de sons obtenue.

La vitesse tangentielle de référence d’une meule courante est d’environ 9 mètres par seconde. Cette donnée donne un ordre de grandeur, pas une consigne universelle à appliquer sans examiner le mécanisme. Le diamètre de la meule, la transmission, la hauteur d’eau disponible et l’état des composants influencent le fonctionnement réel du moulin.

Régler sans confondre vitesse et rendement

Un débit élevé n’est pas forcément un bon rendement. Si la meule reçoit trop de grain par rapport à sa capacité de travail, la mouture devient irrégulière. Si elle tourne trop vite, le grain peut chauffer et la séparation des fractions devient moins nette. Si elle tourne trop lentement, la production horaire baisse et le produit peut être mal repris par les sillons.

Le rendement à l’hectare n’a de sens que si l’on sait ce que l’on cherche à produire. Une farine destinée à une panification artisanale ne se juge pas uniquement au poids obtenu à la sortie. Le taux de cendres, la granulométrie, la régularité du produit et le comportement de la farine en panification comptent également. Une installation historique n’a pas besoin d’être transformée en chaîne industrielle, mais elle doit produire de manière cohérente avec son usage.

Pour ajuster la trempure, on procède par petites variations et on observe les conséquences. Le meunier écoute le fonctionnement, surveille les vibrations, examine le produit et contrôle l’échauffement. Une farine anormalement chaude, une mouture trop grossière ou des variations soudaines de débit signalent qu’il faut reprendre le réglage.

La méthode empirique n’est pas l’approximation. Elle repose sur l’expérience accumulée, à condition que l’observation soit rigoureuse. Tourner une manivelle au hasard en espérant que la farine s’améliore n’est pas une technique de meunerie; c’est une dépense de temps et d’énergie.

La bonne trempure n’est pas celle qui serre le plus. C’est celle qui travaille le grain assez, sans faire payer la farine en chaleur, en usure et en perte de rendement.

Le palier et la crapaudine: les pièces discrètes qui portent le réglage

Le système de trempure dépend de composants souvent peu visibles pour le visiteur. Le palier et la crapaudine situés dans la chambre des eaux jouent pourtant un rôle central dans la position de l’axe et de la meule volante.

Une usure de ces pièces peut se traduire par une instabilité de la rotation ou par une difficulté à maintenir un écartement constant. Le meunier peut alors avoir l’impression que la trempure ne répond plus correctement, alors que le problème se situe dans le support de l’axe. C’est pourquoi un réglage de meule de moulin historique ne doit pas être isolé du reste du mécanisme.

Les symptômes à surveiller sont concrets:

• la meule ne reste pas à la hauteur réglée;
• la rotation présente un battement ou une oscillation;
• l’axe semble prendre du jeu;
• le produit sort avec une granulométrie irrégulière;
• le bruit change lorsque le débit d’eau varie;
• des traces de contact apparaissent sur les parties qui ne devraient pas se toucher.

Dans une restauration, il faut résister à la tentation de compenser une usure structurelle par un simple réglage. La trempure n’est pas un remède à un palier hors service. Elle corrige la position de travail; elle ne reconstruit pas une liaison mécanique dégradée.

Les sillons et le rhabillage: la meule travaille sur sa surface

Une meule en pierre n’est pas une roue parfaitement lisse. Ses surfaces travaillantes sont parcourues de rainures et de stries appelées sillons. Ils organisent le déplacement du grain vers la périphérie, facilitent l’évacuation de la farine et contribuent à l’aération de la zone de mouture.

Sans sillons correctement entretenus, la meule perd une partie de son efficacité. Le grain circule moins bien, la chaleur s’évacue plus difficilement et la mouture devient moins régulière. Le problème ne vient alors pas de la puissance de la roue hydraulique, mais de la surface qui doit réellement travailler.

Le rhabillage, ou repiquage, consiste à reprendre ces surfaces et leurs sillons lorsqu’ils sont usés. C’est une opération de meunerie à part entière. Elle demande de reconnaître les formes, les profondeurs et la logique de répartition des rainures. Un sillon trop profond ou mal orienté peut perturber le cheminement du grain. Un relief trop écrasé ne joue plus son rôle.

Le rhabillage intervient aussi lorsque la meule a perdu son mordant. Les pierres travaillent par abrasion contrôlée, mais cette action émousse progressivement les arêtes des sillons. La surface paraît parfois encore correcte alors que son rendement réel a déjà diminué. Là encore, l’apparence est un mauvais indicateur.

Retourner la meule pour accéder à la surface

La potence permet de soulever et de retourner la meule volante. Cette opération doit être prévue dès le montage, car elle conditionne l’entretien futur. Une meule installée sans possibilité raisonnable de retournement devient rapidement un équipement difficile à maintenir.

Le retournement se fait avec la même prudence que le levage initial:

1. dégager la zone autour de la pierre;

2. reprendre la charge avec l’arceau de la potence;

3. vérifier l’équilibre avant de quitter l’assise;

4. pivoter lentement, sans choc ni mouvement latéral brutal;

5. poser la meule sur des supports adaptés, qui ne détériorent pas la surface travaillante;

6. examiner les sillons, les joints, les carreaux et les frettes;

7. effectuer le rhabillage nécessaire avant de remonter la pierre.

Pour une meule composite, l’inspection doit porter sur l’ensemble du montage. Les quarante à cinquante carreaux qui la composent doivent rester solidaires, les joints au plâtre ne doivent pas présenter de désordre préoccupant et les frettes de cerclage en fer doivent conserver leur fonction de maintien.

Le rhabillage ne doit pas être dicté par une recherche abstraite de finesse. L’objectif est de retrouver une surface capable de conduire le grain et d’évacuer la farine. Une pierre trop agressivement reprise peut perdre de la matière utile et modifier le comportement du tournant. En matière de meunerie ancienne, chaque intervention doit conserver un équilibre entre efficacité, conservation et viabilité économique.

Remettre le tournant en service: contrôler avant de produire

Après le montage de la gisante, de la volante, de l’anille et du système de trempure, le moulin ne doit pas être chargé immédiatement en grain. Une remise en service sérieuse commence à vide, avec une montée progressive du mouvement.

Le premier contrôle porte sur la rotation libre. La volante doit tourner sans contact direct avec la gisante. L’axe doit rester guidé, le boîtard ne doit pas provoquer de frottement et l’anille doit entraîner la meule sans à-coups visibles.

Le second contrôle porte sur la stabilité. Les vibrations, les bruits irréguliers et les déplacements de la meule sont des signaux à traiter avant la production. Une installation qui semble fonctionner à vide peut encore révéler un défaut lorsque le grain arrive entre les pierres. Il faut donc introduire la charge progressivement.

Le troisième contrôle concerne le produit. On observe la farine, les fractions plus grossières et les sons. On surveille la température et la régularité de la sortie. Le réglage de la trempure peut alors être repris par petites corrections.

Une remise en service utile suit une logique simple:

• rotation à vide et observation du mécanisme;
• contrôle de l’absence de contact entre les pierres;
• alimentation progressive en grain;
• observation du débit et du comportement de la farine;
• correction graduelle de la trempure;
• nouvelle vérification après stabilisation;
• consignation des réglages retenus pour retrouver une base de travail.

Ce dernier point est souvent négligé. Dans un moulin historique, la transmission du savoir ne repose pas uniquement sur le mécanisme. Elle passe aussi par les notes du meunier: position de la trempure, type de grain, débit d’eau, comportement de la mouture, date du dernier rhabillage. Sans cette mémoire de travail, chaque reprise devient une nouvelle expérimentation.

Ne pas confondre démonstration et production

Un moulin patrimonial peut avoir deux fonctions: montrer une technique ancienne et produire réellement de la farine artisanale. Les deux objectifs se complètent, mais ils ne répondent pas exactement aux mêmes contraintes.

Pour une démonstration, on peut faire fonctionner le mécanisme sur une durée limitée, expliquer le rôle des pièces et montrer le mouvement de la meule. Pour une production régulière, il faut aller plus loin: suivre l’usure, organiser le stockage du grain, maintenir la qualité sanitaire du circuit et calculer le prix de revient.

La rentabilité ne se mesure pas seulement à la quantité de farine obtenue. Elle inclut le temps de préparation, le coût du grain, l’entretien des équipements de levage, le rhabillage, les arrêts du moulin et le travail de tri ou de conditionnement. Produire artisanalement ne signifie pas produire sans compter. Une filière courte solide connaît ses charges.

Le patrimoine ne gagne rien à être réduit à une image de meule qui tourne. Il gagne à montrer le travail réel: la manutention, le réglage, l’entretien et les compromis entre rendement et conservation. C’est moins spectaculaire qu’un discours sur les traditions, mais infiniment plus instructif.

Ce qu’il faut retenir du montage d’une meule en pierre

L’installation d’une meule en pierre traditionnelle est une opération de mécanique ancienne, pas une reconstitution décorative. Elle associe une structure porteuse, un système de levage, une transmission par axe et anille, un réglage de hauteur par trempure et un entretien régulier des surfaces travaillantes.

Les étapes essentielles sont interdépendantes:

1. Préparer et contrôler le beffroi, qui reçoit la meule gisante et les efforts du tournant.

2. Utiliser une potence adaptée, indispensable pour soulever, déplacer et retourner une pierre d’environ une tonne.

3. Installer la gisante avant la volante, car la pierre mobile doit être réglée sur une base stable.

4. Engager correctement l’anille dans la meule tournante, afin de transmettre le mouvement du grand fer sans contrainte parasite.

5. Régler la trempure progressivement, pour obtenir l’écartement adapté au grain et à la qualité de farine recherchée.

6. Entretenir les sillons par le rhabillage, afin de maintenir l’évacuation du produit, l’aération et la régularité de la mouture.

7. Remettre en route sans précipitation, d’abord à vide, puis avec une alimentation progressive en grain.

La précision ne se trouve pas dans une cote universelle appliquée à tous les moulins. Elle se construit avec le bâti, la pierre, l’axe, le débit d’eau et le produit recherché. Le Moulin de Sachas possède son histoire, ses contraintes et ses réglages propres; on ne peut pas lui appliquer mécaniquement les valeurs d’un autre moulin.

La bonne méthode reste donc très terre à terre: observer, lever avec l’outil adapté, caler, aligner, régler, puis vérifier en fonctionnement. C’est moins vendeur qu’une promesse de retour immédiat aux gestes d’autrefois. C’est aussi la seule manière de préserver une meule, de produire une farine cohérente et de faire vivre un moulin sans gaspiller ni la pierre ni l’énergie.
