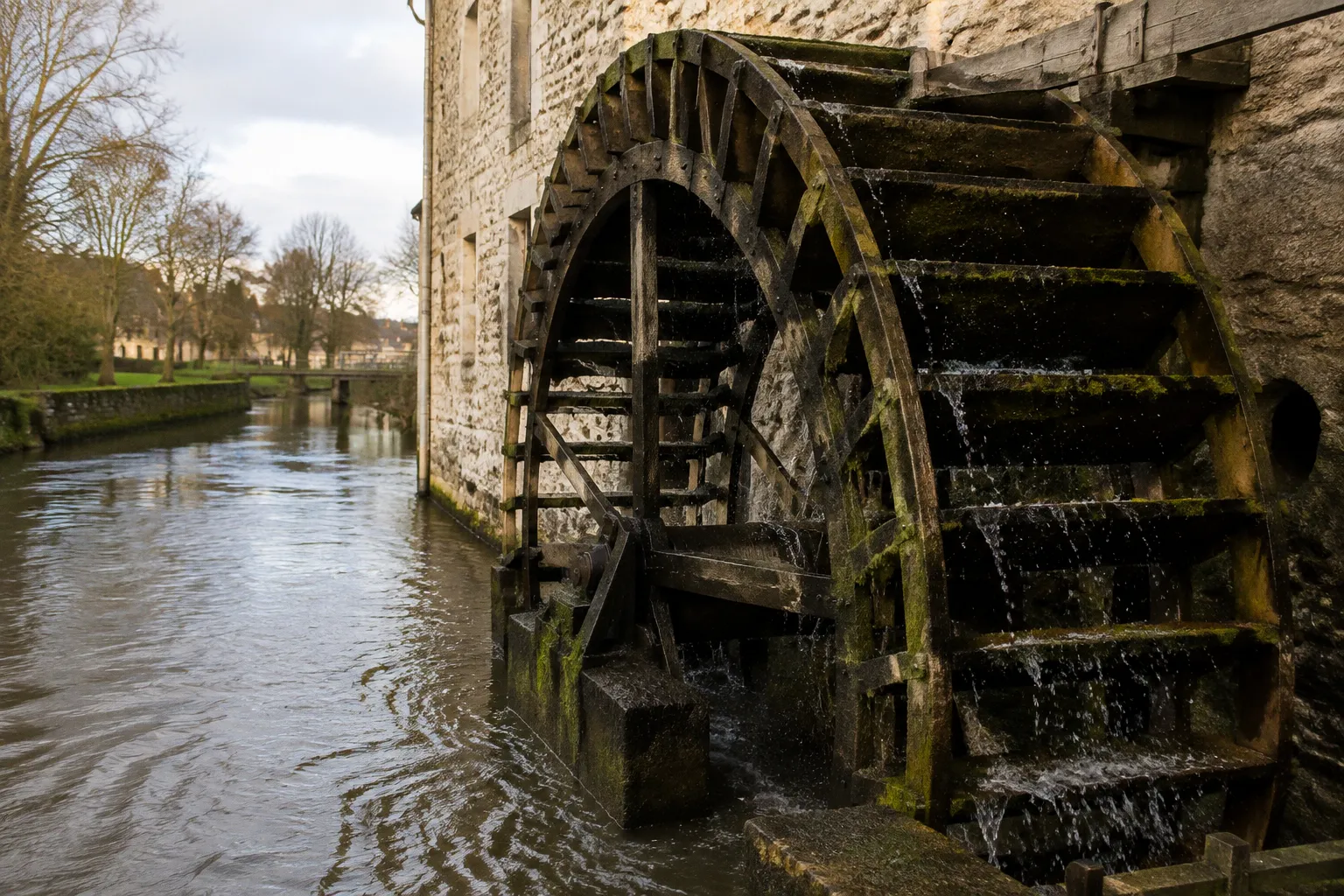

Roue hydraulique de moulin : quel modèle pour votre site ?

Roue hydraulique de moulin: quel modèle pour votre site?

Sans ces données, le choix entre roue par-dessus, roue de côté, Poncelet ou Sagebien reste indéterminé.

La règle mécanique est simple. Exploiter une chute d’eau importante avec un débit limité. Ou exploiter un débit abondant avec une chute faible. Dans le premier cas, l’énergie potentielle domine. Dans le second, l’énergie cinétique du courant devient déterminante. La géométrie de la roue doit correspondre à cette énergie.

Le bon type de roue hydraulique pour un moulin à eau dépend donc du site avant de dépendre du moulin. Mesurer d’abord. Comparer ensuite. Restaurer ou reconstruire en dernier.

La physique de l’eau: mesurer avant de choisir

La puissance hydraulique disponible se calcule à partir de quatre paramètres:

• la masse volumique de l’eau;
• l’accélération de la pesanteur;
• le débit;
• la hauteur de chute;
• le rendement global du système.

La relation de base s’écrit:

P = ρ × g × Q × H × η

Dans cette formule, P correspond à la puissance utile, Q au débit en mètres cubes par seconde, H à la hauteur de chute en mètres et η au rendement de la roue et de la transmission.

Le débit s’exprime souvent en litres par seconde sur le terrain. Il faut convertir la valeur en mètres cubes par seconde avant le calcul. Un débit de 400 l/s correspond à 0,4 m³/s. Cette conversion modifie immédiatement l’ordre de grandeur du résultat.

La hauteur de chute ne correspond pas à la hauteur visible entre l’amont et l’aval. Il faut mesurer la différence de niveau réellement exploitable entre le point d’entrée de l’eau et le point de restitution. Les pertes dans le canal, les vannes, les grilles et les conduites réduisent la hauteur disponible.

Énergie potentielle et énergie cinétique

Une roue par-dessus utilise principalement l’énergie potentielle. L’eau arrive au sommet ou près du sommet de la roue. Elle remplit des augets. Le poids de l’eau crée le couple moteur. Le débit peut rester modéré. La hauteur de chute fournit l’essentiel du travail.

Une roue par-dessous reçoit l’eau au niveau inférieur. Elle exploite surtout la vitesse du courant. La hauteur de chute reste faible. Le débit doit être plus élevé pour produire un couple exploitable.

Les systèmes fondés sur une chute suffisante dépassent généralement 50 % de rendement. Les systèmes qui dépendent principalement de la vitesse du courant se situent plutôt autour de 20 à 30 %, selon la conception, l’état des aubes, la vitesse de rotation et les pertes d’installation.

Ces valeurs ne sont pas des garanties. Elles donnent une hiérarchie. Une roue mal alimentée perd son avantage théorique. Une roue en bon état, correctement réglée, peut fonctionner très différemment d’une roue encrassée ou mal positionnée.

Une roue efficace n’est pas celle qui paraît la plus puissante. C’est celle qui reçoit l’eau avec la bonne vitesse, au bon angle et au bon niveau.

La puissance utile ne suffit pas

Un moulin historique ne transforme pas toute la puissance hydraulique en farine. La roue entraîne un arbre. L’arbre entraîne une transmission. La transmission entraîne la meule courante. Chaque élément consomme une partie du couple.

Il faut donc distinguer:

1. la puissance théorique de l’eau, calculée avec le débit et la chute;

2. la puissance absorbée par la roue, après les pertes hydrauliques;

3. la puissance transmise par l’arbre, après les frottements;

4. la puissance réellement disponible à la meule.

Une meule courante exige un couple régulier. Une roue qui fournit une pointe de puissance mais ralentit à chaque variation de débit ne garantit pas une mouture stable. La vitesse de rotation, la régularité du couple et la capacité de la transmission comptent autant que le rendement annoncé.

Roue par-dessus: la solution des hautes chutes à faible débit

La roue par-dessus, aussi appelée roue à augets, reçoit l’eau par le haut. Le canal d’amenée doit conduire l’eau jusqu’à la partie supérieure de la roue. Les augets retiennent le volume d’eau. Le poids de cette eau provoque la rotation.

Le principe est mécanique. Il ne dépend pas d’un courant rapide. Il dépend de la masse d’eau placée à distance de l’axe. Le couple augmente lorsque le bras de levier augmente et lorsque la hauteur de chute permet de remplir correctement les augets.

Conditions favorables

Ce modèle convient aux sites présentant:

• une hauteur de chute importante;
• un débit faible à moyen;
• un canal d’amenée capable de maintenir une alimentation stable;
• une implantation permettant de placer la roue sous le point d’arrivée;
• un espace suffisant pour gérer la restitution de l’eau.

La roue par-dessus est particulièrement intéressante lorsque l’eau est rare mais disponible avec une dénivelée nette. Elle exploite mieux l’énergie potentielle qu’une roue alimentée par le bas.

Le réglage de l’arrivée est décisif. Une arrivée trop rapide provoque des chocs et des éclaboussures. Une arrivée trop lente ne remplit pas les augets. Une mauvaise étanchéité entre le coursier et la roue augmente les pertes. Il faut guider l’eau, non la laisser tomber au hasard.

Augets, remplissage et vidange

Un auget efficace doit se remplir sans retenir d’air en excès et se vider au bon moment. La géométrie interne, l’inclinaison de la roue et la position de l’arrivée déterminent la quantité d’eau effectivement mobilisée.

Le volume théorique d’un auget ne correspond pas toujours au volume actif. Une partie de l’eau peut fuir avant d’atteindre la position de couple maximal. Une autre partie peut rester prisonnière et alourdir la roue au moment où elle devrait se vider.

Il faut inspecter:

• les fonds d’augets;
• les joints et les assemblages;
• les fuites latérales;
• la position du coursier;
• l’angle d’entrée de l’eau;
• le point de vidange;
• l’état de l’arbre et des paliers.

L’usure se mesure. Un jeu radial excessif sur un palier modifie l’alignement de l’arbre. Un défaut d’alignement augmente le couple résistant. La roue peut continuer à tourner, mais la puissance disponible à la meule diminue.

Avantages et limites

La roue par-dessus offre un bon rendement sur une chute adaptée. Elle produit un couple élevé à vitesse relativement faible. Cette caractéristique correspond bien aux transmissions anciennes et aux meules de grand diamètre.

Elle impose cependant des travaux hydrauliques précis. Il faut maintenir le niveau amont. Il faut protéger l’arrivée contre les branches et les graviers. Il faut aussi gérer les variations saisonnières du débit.

Une roue par-dessus sur un site à faible chute n’est pas une solution universelle. Elle ne peut pas créer une dénivelée absente. Augmenter le diamètre ne compense pas automatiquement un manque de hauteur. Il faut d’abord vérifier la géométrie du canal et la perte de charge.

Roue par-dessous: utiliser un débit abondant

La roue par-dessous reçoit l’eau à sa partie inférieure. Les aubes sont poussées par le courant. La force provient principalement de la vitesse de l’eau au point d’entrée.

Ce modèle fonctionne avec une faible hauteur de chute. La hauteur est généralement inférieure ou égale à 2 mètres. Le débit doit être important. Une valeur supérieure à 400 l/s constitue un ordre de grandeur courant pour ce type de configuration.

Le dimensionnement dépend alors de la section du canal, de la vitesse d’écoulement, de la largeur de la roue et de la forme des aubes. Une roue trop large absorbe un débit que le canal ne peut pas fournir. Une roue trop étroite laisse passer une grande partie de l’eau sans produire suffisamment de couple.

L’aube droite: robuste, mais limitée

Les roues par-dessous traditionnelles à pales droites sont simples à construire. Elles tolèrent certaines irrégularités. Leur rendement reste toutefois limité lorsque l’eau arrive avec un angle défavorable ou lorsque la vitesse de la roue ne correspond pas à celle du courant.

Le choc entre l’eau et l’aube dissipe une partie de l’énergie. Les turbulences augmentent. Les projections d’eau indiquent souvent une alimentation mal réglée, mais elles ne suffisent pas à diagnostiquer seules le défaut.

Il faut examiner la vitesse relative entre l’eau et l’aube. Si la roue tourne trop lentement, le choc augmente. Si elle tourne trop vite, la roue glisse sur le courant et absorbe moins d’énergie. Le réglage de la charge sur l’arbre modifie directement cette vitesse.

La puissance électrique usuelle d’une roue par-dessous se situe souvent dans une plage de quelques kilowatts à quelques dizaines de kilowatts. Les configurations citées pour ce type de roue se trouvent notamment autour de 5 à 25 kW, avec des valeurs plus restreintes selon la largeur, le débit et la hauteur réellement disponibles. Ces chiffres ne remplacent pas un calcul de site.

Poncelet: corriger l’entrée de l’eau

Jean-Victor Poncelet introduit en 1824 une roue verticale à aubes courbes en métal destinée aux basses chutes. La courbure modifie l’entrée de l’eau. Elle réduit les pertes liées au choc frontal.

Le rendement annoncé pour une roue Poncelet atteint environ 60 %. La valeur dépend de l’installation. Elle suppose une alimentation cohérente, une roue correctement dimensionnée et une transmission entretenue.

La Poncelet demande davantage qu’un simple remplacement d’aubes. Il faut régler:

• la courbure des aubes;
• la vitesse périphérique;
• la profondeur d’immersion;
• la largeur du passage d’eau;
• la position de la vanne;
• l’écartement entre la roue et le radier.

Une reconstruction moderne doit respecter ces paramètres. Reproduire uniquement la silhouette d’une roue historique ne suffit pas. La cinétique de l’eau se joue au point d’entrée et sur la trajectoire de sortie.

Sagebien: maximiser le rendement en très basse chute

La roue Sagebien est mise au point par Alphonse Sagebien en 1855. Elle vise les sites à faible hauteur de chute et à débit important. Ses aubes sont inclinées à environ 45° lors de leur entrée dans l’eau.

Cette inclinaison réduit les pertes d’énergie par choc. L’eau entre progressivement en contact avec l’aube. Le mouvement de la roue s’accorde mieux avec celui du courant.

Le rendement couramment associé à la roue Sagebien se situe entre 80 et 90 %. Cette plage distingue clairement la Sagebien d’une roue par-dessous classique à pales droites. Elle ne doit pas être attribuée indistinctement à toutes les roues immergées.

Une géométrie qui impose de la précision

La Sagebien est sensible à la géométrie de l’ouvrage. L’angle d’entrée ne constitue pas un détail esthétique. Il conditionne la continuité de l’écoulement.

Il faut contrôler:

• l’angle des aubes;
• le diamètre extérieur;
• la largeur utile;
• la profondeur du radier;
• la vitesse du courant;
• le niveau amont;
• le niveau aval;
• le jeu entre les aubes et les parties fixes.

Le fonctionnement dépend aussi de la régularité du débit. Une grille colmatée réduit la section d’entrée. Une vanne mal positionnée accélère localement l’eau et augmente les turbulences. Un niveau aval trop haut diminue la chute utile et peut noyer partiellement la roue.

La roue Sagebien offre un rendement élevé dans son domaine. Elle ne devient pas automatiquement performante sur un autre site. Une roue conçue pour une très basse chute perd son avantage si le canal ne fournit pas le débit nécessaire.

Le cas de Trilbardou

La plus grande roue Sagebien construite à l’usine d’élévation d’eau de Trilbardou, en 1869, mesure 11 mètres de diamètre et 6 mètres de large. Son poids atteint 83 tonnes.

Ces dimensions montrent l’échelle que peut prendre une roue adaptée à un débit important. Elles montrent aussi la charge exercée sur l’arbre, les paliers, les maçonneries et le radier. Une roue de cette taille ne se traite pas comme un simple élément décoratif.

Avant toute restauration, il faut vérifier la capacité portante des appuis. Il faut mesurer les déformations. Il faut contrôler la transmission du couple. Une augmentation de largeur ou de diamètre modifie les efforts sur l’ensemble de l’ouvrage.

Une Sagebien ne se choisit pas parce qu’elle affiche 90 % sur une fiche technique. Elle se choisit lorsque le débit, la chute, l’angle d’entrée et la structure du moulin sont compatibles.

Comparer les modèles sans confondre leurs domaines

Le tableau suivant permet de situer les principales solutions. Les valeurs de rendement restent indicatives. Elles varient avec l’état de la roue, la qualité de l’alimentation et les pertes de transmission.

Le rouet horizontal mérite un traitement séparé. Il peut convenir à certains moulins alpins lorsque l’espace, la pente ou la disposition de la transmission imposent une roue horizontale. Son intérêt ne se déduit pas de son faible encombrement seul.

La transmission verticale, le rendement du rouet et la régularité du couple doivent être examinés ensemble. Une solution compacte peut compliquer l’accès aux organes d’usure. Elle peut aussi produire un couple moins adapté à une grande meule courante. Il faut comparer le système complet, pas seulement la roue.

Diagnostic de site: corréler débit et hauteur

Le choix d’une roue hydraulique commence par une campagne de mesure. Une estimation visuelle du débit ne suffit pas. La largeur du canal peut tromper. Une lame d’eau rapide n’indique pas nécessairement une puissance élevée. Une chute visible peut être partiellement perdue dans les frottements et les turbulences.

Étape 1: relever la hauteur de chute utile

Mesurer le niveau amont et le niveau aval dans les conditions normales d’exploitation. Relever également les variations saisonnières lorsque les données sont disponibles.

Il faut distinguer:

• la chute brute entre les deux niveaux;
• la chute réellement disponible à la roue;
• la chute résiduelle après restitution;
• les pertes dans le canal;
• les pertes à la vanne et à la grille.

Un ouvrage ancien peut présenter une chute théorique correcte mais une chute utile faible. Les dépôts, les fuites et les défauts de pente consomment une partie de l’énergie avant l’arrivée sur la roue.

Étape 2: mesurer le débit

Le débit doit être relevé dans le canal d’amenée, pas uniquement dans le cours d’eau général. Une partie de l’eau peut passer par un déversoir, une fuite ou un bras secondaire.

Il faut relever plusieurs situations:

1. débit bas;

2. débit moyen;

3. débit élevé;

4. fonctionnement avec grille propre;

5. fonctionnement avec vanne réglée;

6. restitution sans remontée du niveau aval.

La valeur maximale ne suffit pas. Une roue conçue pour une crue courte ne produira pas nécessairement une mouture régulière sur la majorité de l’année.

Étape 3: calculer la puissance disponible

Utiliser la formule hydraulique avec les valeurs mesurées. Appliquer ensuite un rendement réaliste. Ne pas utiliser automatiquement le meilleur rendement historique d’un modèle.

Pour une roue Sagebien, la plage de 80 à 90 % décrit un potentiel dans des conditions favorables. Pour une roue Poncelet, environ 60 % constitue un ordre de grandeur. Pour une roue par-dessous classique, il faut rester prudent et intégrer les pertes liées aux pales droites, à l’alimentation et à la vitesse.

Il faut enfin soustraire les pertes de la transmission. Un arbre voilé, un palier grippé ou une courroie trop tendue peuvent absorber une part significative du couple. La meule ne reçoit que ce qui reste.

Étape 4: vérifier la compatibilité avec la meunerie

La roue ne travaille pas seule. La meule courante impose une charge. Le diamètre, le poids, l’écartement des pierres et le type de grain modifient l’effort demandé.

Une meule trop serrée augmente immédiatement le couple résistant. La vitesse chute. L’échauffement augmente. La farine peut perdre en qualité si le réglage est mauvais.

Il faut donc contrôler:

• la vitesse de rotation de la meule;
• le diamètre et la masse de la meule courante;
• l’état des rayons et des sillons;
• le réglage de l’écartement;
• le rapport de transmission;
• la capacité des paliers;
• la rigidité de l’arbre.

Un changement de roue peut rendre nécessaire un nouveau rapport de transmission. Une roue plus lente mais plus coupleuse ne se raccorde pas toujours directement à une mécanique existante.

Restaurer une roue ancienne ou installer une roue neuve

La restauration doit préserver la fonction hydraulique avant l’apparence. Remplacer des aubes usées par des éléments visuellement proches mais hydrauliquement faux peut réduire le rendement.

Commencer par documenter l’existant:

• diamètre;
• largeur;
• nombre d’aubes;
• angle des aubes;
• position de l’axe;
• niveau d’immersion;
• système de vannage;
• état des paliers;
• sens de rotation;
• rapport de transmission.

Mesurer les déformations avant démontage. Photographier les assemblages. Identifier les pièces qui travaillent en compression, en traction et en cisaillement. Ne pas remplacer un élément porteur sans vérifier les efforts transmis.

Le matériau dépend de la fonction. Le bois peut rester pertinent pour certaines parties historiques. Le métal peut être nécessaire pour les aubes, l’arbre ou les assemblages soumis à des efforts répétés. La décision doit combiner conservation, sécurité et comportement hydraulique.

Les défauts qui réduisent immédiatement le rendement

Certains défauts reviennent sur les moulins hydrauliques:

• grille obstruée par des feuilles et des branches;
• fuite entre le canal et la roue;
• jeu excessif dans les paliers;
• aubes déformées;
• niveau aval trop élevé;
• arrivée d’eau désaxée;
• radier irrégulier;
• transmission mal alignée;
• meule trop chargée;
• vanne impossible à régler finement.

Il faut traiter ces défauts dans l’ordre. Nettoyer la grille avant de modifier la roue. Vérifier l’alignement avant de changer le rapport de transmission. Mesurer la chute avant de conclure à une insuffisance de puissance.

Cette méthode évite les travaux coûteux sans effet réel. Elle permet aussi de séparer une panne mécanique d’une limitation hydraulique.

Quel choix pour un moulin historique?

Le choix dépend du couple débit-hauteur de chute. La décision peut être résumée ainsi:

• Chute élevée et débit limité: privilégier une roue par-dessus à augets.
• Chute inférieure ou égale à 2 mètres et débit supérieur à 400 l/s: examiner une roue par-dessous.
• Basse chute avec besoin d’améliorer l’entrée de l’eau: étudier une roue Poncelet.
• Très basse chute, débit abondant et ouvrage compatible: étudier une roue Sagebien.
• Implantation compacte ou transmission verticale: analyser un rouet horizontal, sans présumer de son rendement.

Il faut ensuite intégrer la conservation du Moulin de Sachas. Une roue historiquement cohérente peut être préférable à une solution plus performante mais incompatible avec les maçonneries, l’arbre ou la lecture pédagogique du site.

La meilleure restauration n’est pas celle qui remplace le plus de pièces. C’est celle qui rétablit une chaîne fonctionnelle: canal, vanne, roue, arbre, transmission, meule. Chaque élément doit recevoir la bonne quantité d’eau et transmettre le bon niveau d’effort.

La méthode de décision

Pour éviter les erreurs, procéder en cinq opérations:

1. Mesurer la hauteur de chute utile.

Relever les niveaux amont et aval. Déduire les pertes du canal et des organes d’admission.

2. Mesurer le débit réellement dérivable.

Utiliser plusieurs situations hydrologiques. Ne pas dimensionner sur une valeur exceptionnelle.

3. Calculer la puissance hydraulique.

Appliquer la relation entre débit, chute et rendement. Séparer la puissance de la roue de celle disponible à la meule.

4. Comparer les géométries.

Examiner le point d’admission, l’angle des aubes, la vitesse de rotation, la largeur et la profondeur d’immersion.

5. Vérifier la structure et la transmission.

Contrôler l’arbre, les paliers, les maçonneries, le rapport de transmission et la capacité de la meule courante.

Ce protocole donne une décision technique. Il évite le choix fondé sur une préférence esthétique ou sur un rendement annoncé hors contexte.

Pour le Moulin de Sachas, le débit et la hauteur de chute exacts doivent être mesurés sur site avant de conclure. Sans relevé hydrographique, aucune roue ne peut être déclarée optimale. La mécanique impose cette prudence.

La roue par-dessus exploite la hauteur. La roue par-dessous exploite le débit. La Poncelet corrige l’entrée par la courbure. La Sagebien réduit les pertes grâce à l’inclinaison des aubes. Le choix pertinent est celui qui respecte la ressource hydraulique et la chaîne de mouture. Le reste relève de la décoration.
