Débit du grain sous la meule : 4 méthodes de réglage

Débit du grain sous la meule: 4 méthodes de réglage

Le réglage du débit n’est donc pas un détail de confort. C’est l’opération qui maintient l’équilibre entre la quantité de grain présent sous les pierres, la vitesse de rotation et la qualité de la farine.

Sur une meule traditionnelle en pierre, le meunier agit sur plusieurs organes qui ne jouent pas exactement le même rôle. La trappe de trémie limite l’arrivée du grain. L’auget règle la vitesse de glissement vers l’œillard. Le babillard entretient la vibration et évite les accumulations. Enfin, lorsqu’il est présent, le régulateur centrifuge adapte automatiquement l’alimentation aux variations de vitesse de la meule.

Ces dispositifs se complètent, mais ils ne se remplacent pas. Une trappe trop ouverte ne se corrige pas toujours avec l’auget. Un babillard bien réglé ne compense pas une alimentation mal dimensionnée. Quant au régulateur, il ne dispense pas de comprendre le fonctionnement mécanique de l’ensemble.

Une meule bien alimentée produit un bruit régulier et continu. Avant de modifier un réglage, il faut d’abord écouter ce que dit le mécanisme.

1. La trappe de trémie: le premier contrôle du flux

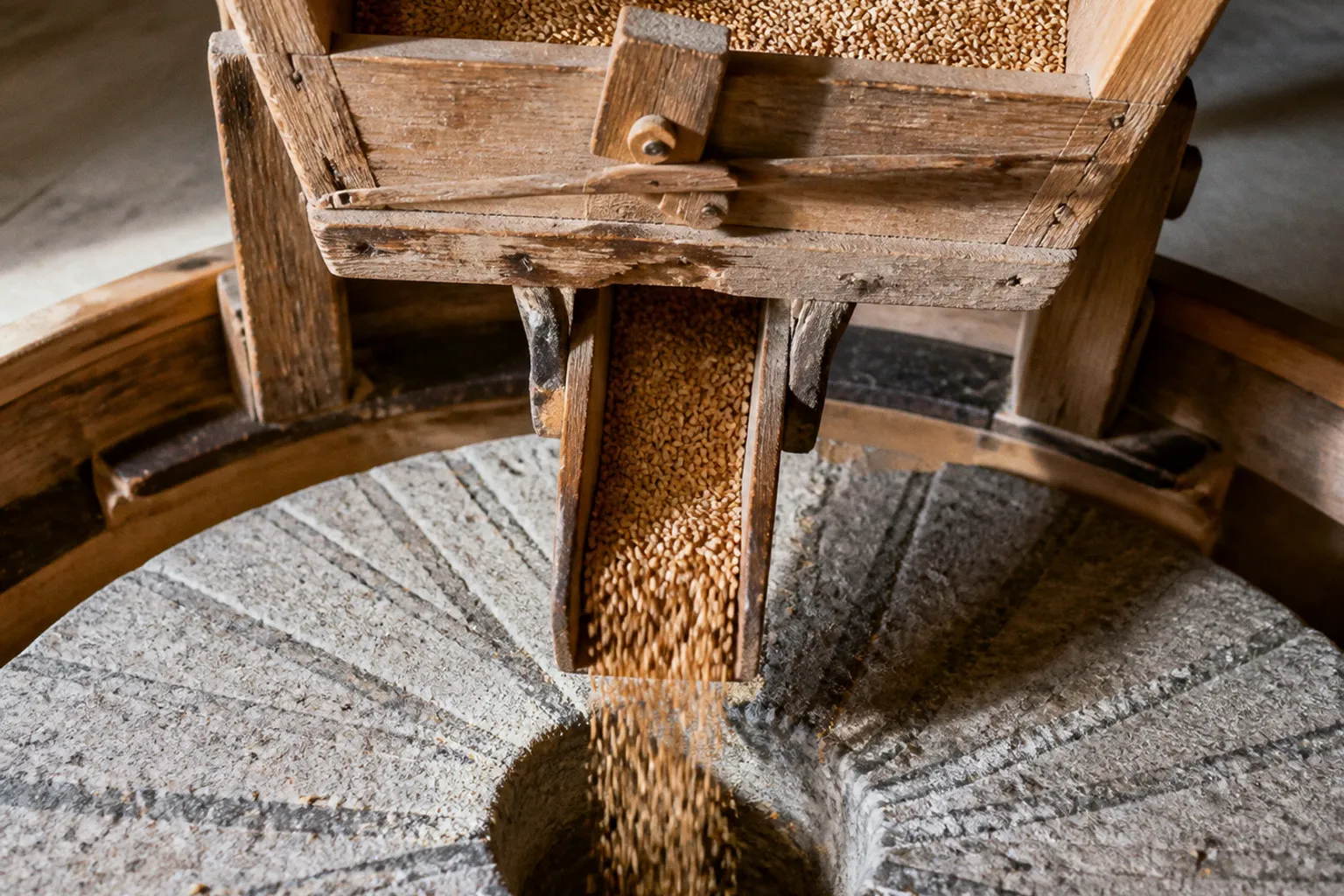

Au-dessus de l’auget, la trémie se termine par une ouverture munie d’une trappe, également appelée registre. Cette pièce peut prendre la forme d’une lame métallique, d’une planchette ou d’un volet coulissant. Elle réduit ou augmente la section par laquelle le grain quitte la trémie.

C’est le réglage le plus direct du débit. En ouvrant davantage, on laisse passer plus de grain vers l’auget. En refermant, on limite l’alimentation. Sur un moulin en fonctionnement, cette commande est souvent la première que le meunier ajuste, parce qu’elle permet de corriger rapidement une arrivée trop faible ou trop abondante.

La trappe agit sur la quantité de grain introduite dans la meule. Elle ne règle pas l’écartement des pierres. Cette distinction est essentielle: l’écartement, ou trempure, agit sur la finesse de la mouture; la trappe agit d’abord sur l’alimentation. Les deux paramètres influencent le résultat final, mais ils ne doivent pas être confondus.

Plusieurs formes de trappe

Les anciens moulins présentent des solutions différentes selon l’époque, les réparations et les adaptations locales.

• La trappe à guillotine est une plaque qui coulisse verticalement dans des rainures. Sa construction est simple et solide. Elle permet toutefois des réglages parfois assez francs, surtout lorsque le jeu entre la plaque et ses guides s’est agrandi avec l’usure.
• La trappe à secteur pivote autour d’un axe et découvre progressivement l’ouverture. Le mouvement peut être plus progressif, ce qui facilite les petites corrections.
• La trappe commandée par une vis offre une course lente et précise. Elle convient aux réglages fins, mais son mécanisme demande davantage d’entretien et peut devenir difficile à manœuvrer lorsqu’il est chargé de poussière ou de farine.
• Le volet en bois, fréquent sur des installations anciennes ou remaniées, fonctionne sur le même principe. Sa précision dépend beaucoup de son état, de son ajustement et de l’absence de déformation.

La forme importe moins que la réponse réelle du mécanisme. Une trappe qui semble ouverte de quelques millimètres peut laisser passer beaucoup plus de grain si l’ouverture est large sur toute la longueur. À l’inverse, une plaque voilée ou mal guidée peut retenir le grain et produire un écoulement irrégulier.

Régler sans brusquer la meule

Le réglage du débit commence par une observation générale du moulin: vitesse de la roue, bruit de la meule, présence régulière du grain dans l’auget et aspect de la farine à la sortie. Il ne sert à rien de déplacer rapidement la trappe si la cause du problème vient d’un bouchon, d’une variation de vitesse ou d’un mauvais réglage de l’auget.

La méthode la plus sûre consiste à:

1. vérifier que la meule a atteint une rotation stable;

2. ouvrir la trappe progressivement si l’alimentation est insuffisante;

3. observer la sortie de farine et écouter le bruit produit par les pierres;

4. attendre que le mécanisme réagisse avant d’effectuer une nouvelle correction;

5. refermer légèrement si le grain arrive par paquets ou si la meule semble peiner.

Un filet de grain régulier vaut mieux qu’une arrivée abondante mais discontinue. Sous la meule, l’alimentation doit rester assez constante pour que les pierres broient le grain au lieu de le repousser, de l’écraser par à-coups ou de tourner avec une charge insuffisante.

La trappe ne doit pas être utilisée pour compenser tous les défauts. Si la roue hydraulique accélère, la meule peut demander une alimentation différente. Si le grain est plus humide, il peut glisser moins facilement. Si l’auget est encrassé, une ouverture supplémentaire ne fera qu’accumuler davantage de matière dans une zone déjà perturbée.

2. L’inclinaison de l’auget: régler la vitesse de glissement

L’auget est la petite gouttière qui reçoit le grain à la sortie de la trémie et le conduit vers l’œillard, c’est-à-dire l’ouverture centrale de la meule tournante. Il ne contrôle pas seulement la quantité disponible: son inclinaison influence la vitesse à laquelle le grain descend.

Le principe est simple:

• plus l’auget est incliné, plus le grain glisse rapidement;
• plus l’auget est proche de l’horizontale, plus le grain avance lentement.

Cette relation paraît élémentaire, mais elle est facile à inverser lorsqu’on parle de redresser ou de coucher un auget. Pour éviter toute ambiguïté, il vaut mieux décrire la position par rapport à l’horizontale. Ramener l’auget vers l’horizontale ralentit le flux. L’abaisser de manière à augmenter sa pente accélère le flux.

L’auget agit donc comme un réglage de temporisation et de régularité. Deux moulins peuvent avoir une trappe ouverte de façon comparable tout en produisant des alimentations différentes si leurs augets ne présentent pas la même pente, la même surface ou le même état d’usure.

La trappe et l’auget ne font pas le même travail

La trappe détermine la quantité de grain qui entre dans le système. L’auget organise ensuite le déplacement de ce grain. Dans la pratique, il faut souvent agir sur les deux, mais dans un ordre logique.

Si la trémie délivre trop de grain, il faut d’abord réduire l’ouverture. Si la quantité semble correcte mais que le grain reste bloqué ou arrive par vagues, l’inclinaison et la vibration de l’auget doivent être examinées. Si la meule accélère ou ralentit, l’auget peut servir à maintenir l’alimentation en accord avec cette nouvelle vitesse.

Quelques signes permettent de s’orienter:

• un auget trop peu incliné laisse le grain s’accumuler et favorise les bouchons;
• un auget trop incliné accélère fortement l’arrivée et peut envoyer le grain par paquets dans l’œillard;
• une surface rugueuse, fendue ou chargée de farine modifie le glissement;
• une pente correcte ne suffit pas si la trappe alimente l’auget de façon discontinue.

Le grain ne doit ni rester immobile dans la gouttière ni tomber brutalement sans être guidé. Le bon réglage crée un déplacement continu, suffisamment rapide pour nourrir la meule, mais assez régulier pour éviter les à-coups.

Adapter le réglage aux variations de la roue

Dans un moulin à eau, la vitesse de la roue peut varier lorsque le niveau du bief ou la quantité d’eau disponible change. Une meule qui tourne plus vite ne doit pas nécessairement recevoir plus de grain sans contrôle: l’augmentation du débit peut surcharger l’espace de mouture. Inversement, une baisse de vitesse peut rendre l’alimentation excessive par rapport à la capacité réelle de broyage.

Lorsque la rotation augmente, on peut ramener légèrement l’auget vers l’horizontale afin de ralentir le glissement. Lorsque la rotation diminue, on peut augmenter sa pente pour que le grain continue d’arriver malgré la baisse de vitesse. Ces corrections restent progressives. Il ne s’agit pas de déplacer brutalement l’auget, mais de rétablir une proportion convenable entre la vitesse des pierres et la quantité de grain introduite.

Le réglage du débit de grain sous une meule traditionnelle repose ainsi sur une observation dynamique. La position de l’auget n’est pas une valeur définitive: elle dépend de la céréale, de son état, de la vitesse de la meule et de la réponse sonore du moulin.

3. Le rôle du babillard dans la régularité de l’alimentation: le secret du tic-tac

Le babillard est une petite pièce liée au mouvement de la meule tournante. Selon les constructions, il peut s’agir d’une tige, d’une lamelle ou d’un élément fixé au gros fer, l’arbre vertical qui traverse le centre de la meule. À chaque rotation, il vient toucher l’auget ou une pièce associée et provoque une légère vibration.

C’est cette succession de contacts qui produit le tic-tac caractéristique des moulins à farine. Le son n’est pas seulement pittoresque. Il renseigne le meunier sur la régularité du mouvement et sur la présence du grain dans l’auget.

Le babillard ne remplace pas la trappe. Il ne constitue pas non plus un doseur indépendant. Son rôle est de maintenir le grain en mouvement et de limiter les petites accumulations dans la gouttière. Sans cette vibration, le grain peut avoir tendance à se retenir contre les parois, surtout lorsque sa surface, son humidité ou la géométrie de l’auget ralentissent le glissement.

Régler le contact

La distance entre le babillard et l’auget doit être suffisante pour produire une vibration nette sans provoquer un frottement permanent. Si le contact est trop faible, le tic-tac disparaît ou devient irrégulier. S’il est trop appuyé, la pièce frappe la gouttière avec brutalité et accélère l’usure des deux éléments.

Le réglage dépend de la forme du babillard, de la matière de l’auget et du mouvement de l’arbre. Il faut donc éviter de rechercher un son identique d’un moulin à l’autre. Ce qui compte est la régularité du rythme et l’absence de chocs anormaux.

Un babillard mal positionné peut produire plusieurs effets:

• des vibrations insuffisantes, qui laissent le grain s’accumuler;
• des frappes trop fortes, qui usent l’auget et perturbent le flux;
• un contact irrégulier, signe possible d’une pièce déformée ou d’un jeu mécanique;
• un bruit continu, qui peut signaler un frottement plutôt qu’une vibration normale.

Le mot parfois employé pour désigner cette pièce varie selon les régions et les descriptions techniques. Le fonctionnement reste cependant comparable: transmettre au dispositif d’alimentation une petite secousse répétée, liée à la rotation de la meule.

Ce que l’oreille permet de repérer

Un tic-tac régulier indique que le babillard entre correctement en contact avec l’auget. Il ne prouve pas à lui seul que le débit est parfait, mais il montre que la vibration fonctionne.

Un rythme qui s’accélère ou devient métallique peut accompagner un auget peu alimenté, un contact trop direct ou une modification de la vitesse de rotation. Un tic-tac qui disparaît peut provenir d’un babillard usé, déplacé, cassé ou encrassé. Un bruit sourd et continu doit inciter à arrêter le mouvement avant de poursuivre: le grain peut être accumulé, une pièce peut frotter ou un corps étranger peut gêner l’auget.

L’inspection se fait moulin arrêté et sécurisé. Les doigts n’ont rien à faire près d’une meule en mouvement, même lorsque le mécanisme paraît lent. Le diagnostic auditif est précieux, mais il ne remplace pas un examen mécanique dès qu’un bruit inhabituel apparaît.

Le tic-tac ne mesure pas le débit à lui seul. Il signale surtout que le grain avance de manière régulière et que l’auget reçoit bien la vibration du mécanisme.

Le babillard est donc un organe de stabilité. Il contribue à empêcher les micro-bouchons et aide le meunier à suivre l’état de l’alimentation sans interrompre constamment la mouture. Dans un moulin ancien, ce petit bruit répétitif fait partie des informations de travail autant que des sons du patrimoine.

4. L’automatisation par le régulateur de Watt: synchroniser rotation et débit

Le régulateur centrifuge à boules est un dispositif conçu pour traduire une variation de vitesse en mouvement mécanique. Deux masses montées sur des bras articulés s’écartent lorsque l’arbre tourne plus vite. Leur déplacement peut être transmis à une tringlerie, puis à l’organe qui commande l’alimentation.

Dans une installation de meunerie, cette chaîne mécanique peut agir sur l’auget. Le principe de réglage doit être compris avec précision: si la meule accélère, le système doit réduire l’arrivée de grain; si elle ralentit, il doit permettre une alimentation plus importante, dans la limite de ce que la meule peut effectivement broyer.

Lorsque la rotation augmente, les boules s’écartent et la tringlerie ramène l’auget vers une position plus horizontale. Comme un auget moins incliné ralentit le glissement, le débit diminue. Lorsque la rotation baisse, les boules se rapprochent et la tringlerie augmente la pente de l’auget. Le grain glisse alors plus rapidement et l’alimentation retrouve un niveau adapté à la vitesse disponible.

La différence avec une commande manuelle tient à la continuité de la correction. Le régulateur ne raisonne pas en termes de céréale ou de qualité de farine: il réagit à la vitesse de rotation. Le meunier doit donc toujours conserver la main sur le réglage général de la trappe et sur la trempure.

Ce que le régulateur apporte

Un régulateur correctement installé peut limiter les variations d’alimentation liées aux changements de vitesse de la roue. Il évite que chaque fluctuation oblige à intervenir immédiatement sur l’auget. Il ne rend pas le moulin autonome pour autant.

Le système doit être propre, libre dans ses articulations et correctement relié à l’organe qu’il commande. La poussière de farine, la corrosion, les jeux excessifs ou une tringlerie déformée peuvent retarder la réaction ou provoquer des mouvements saccadés.

Les points à surveiller sont notamment:

• le libre déplacement des boules sur leurs bras;
• l’état des axes et des articulations;
• la transmission entre le régulateur et l’auget;
• l’absence de jeu qui ferait réagir le mécanisme avec retard;
• la stabilité du réglage lorsque la vitesse change.

Un auget qui se déplace par à-coups ne permet pas une alimentation régulière. Une commande qui reste immobile malgré les variations de rotation peut indiquer un grippage ou une rupture dans la tringlerie. Un système qui corrige trop fortement peut provoquer des alternances entre sous-alimentation et surcharge. Dans ce cas, le problème ne vient pas forcément des boules elles-mêmes: il peut être situé dans le rapport de transmission ou dans le réglage de la course de l’auget.

Ne pas attribuer au site ce que l’on ne voit pas

La présence d’un régulateur centrifuge dépend de l’équipement réel de chaque moulin et des transformations qu’il a pu subir. Il ne faut pas déduire sa présence de la seule ancienneté du bâtiment ou de l’existence d’une roue hydraulique. Certaines installations ont reçu des dispositifs de régulation; d’autres ont conservé une commande manuelle.

Lors d’une visite au Moulin de Sachas, le plus intéressant est de demander à voir le principe de transmission lorsqu’il est accessible: l’arbre, les organes d’alimentation, la liaison éventuelle avec l’auget et les points où le mouvement est transformé. Si aucun régulateur n’est visible, cela ne signifie pas que le fonctionnement du moulin est incomplet. Une installation manuelle peut être parfaitement cohérente avec son mécanisme et son usage.

Le réglage change avec la céréale et l’état du grain

Le débit ne se règle pas de la même manière pour toutes les céréales. Le blé, le seigle ou un grain destiné à une alimentation animale ne se comportent pas identiquement dans la trémie et dans l’auget. Leur taille, leur forme, leur teneur en eau, la présence d’impuretés et le résultat recherché modifient la façon dont ils glissent et se répartissent sous la meule.

Il faut distinguer trois questions:

1. Combien de grain entre dans la trémie de sortie?

C’est principalement le rôle de la trappe.

2. À quelle vitesse le grain descend-il vers l’œillard?

C’est principalement le rôle de l’inclinaison de l’auget.

3. Le flux reste-t-il régulier pendant la rotation?

Le babillard et, lorsqu’il existe, le régulateur contribuent à cette régularité.

Pour une mouture destinée à la farine, on recherche généralement un apport suffisamment constant pour que les pierres travaillent sans surcharge et sans fonctionner à vide. Pour un grain concassé ou une alimentation plus grossière, la finesse attendue n’est pas la même. Cela peut conduire à modifier à la fois l’écartement des meules et le débit, mais l’augmentation de l’alimentation ne doit jamais servir à compenser une vitesse insuffisante ou un mécanisme en mauvais état.

Le grain humide demande une attention particulière. Il peut adhérer aux parois, former des amas dans l’auget ou perturber le mouvement du babillard. Dans ce cas, ajouter simplement de la pente n’est pas toujours la bonne solution: le grain peut partir par blocs au lieu de s’écouler régulièrement. Il faut d’abord vérifier la propreté de la gouttière, la libre action de la vibration et la possibilité d’un réglage plus progressif de la trappe.

À l’inverse, un grain très sec et très fluide peut descendre rapidement. Une pente trop importante devient alors difficile à maîtriser. Le bon réglage n’est pas celui qui fait couler le plus de grain, mais celui qui conserve un flux continu et proportionné à la rotation de la meule.

Reconnaître une alimentation mal réglée

La farine et le bruit du moulin donnent plusieurs indications utiles. Aucun signe ne doit être interprété isolément, mais leur combinaison permet de savoir où chercher.

La meule semble travailler à vide

Une farine anormalement chaude, une mouture très poudreuse ou un sifflement peuvent accompagner une alimentation insuffisante. La meule reçoit alors trop peu de grain pour maintenir une charge régulière. Avant d’ouvrir largement la trappe, il faut vérifier que l’auget n’est pas obstrué et que le babillard fonctionne.

La correction peut consister à augmenter légèrement l’ouverture de la trappe ou à augmenter la pente de l’auget. Une seule modification à la fois permet de comprendre la réaction du mécanisme.

Le grain arrive par paquets

Des arrivées brusques indiquent souvent une accumulation en amont. La trappe peut être trop ouverte, l’auget trop incliné ou la surface de glissement perturbée. Un corps étranger, une fissure, une bavure de bois ou une couche de farine compacte suffit parfois à retenir le grain.

Il faut arrêter la meule avant toute intervention. Le nettoyage et l’examen de l’auget passent avant l’augmentation ou la diminution du débit.

Le bruit devient irrégulier

Un tic-tac qui change de rythme peut accompagner une variation de vitesse, un contact défectueux du babillard ou un déplacement irrégulier de l’auget. Si le son devient métallique, continu ou nettement plus violent, le réglage ne doit pas être poursuivi comme si de rien n’était.

Le bruit est une alerte, pas une autorisation de continuer. Un moulin traditionnel accumule des forces dans ses arbres, ses engrenages et ses pierres; une petite anomalie peut rapidement endommager une pièce fragile.

La mouture change de texture

Une farine trop fine peut signaler une alimentation insuffisante ou un écartement de meules trop réduit. Une mouture hétérogène, avec des morceaux de grain insuffisamment broyés, peut correspondre à une alimentation excessive, à une vitesse inadaptée ou à un mauvais réglage de la trempure.

Dans tous les cas, il faut éviter de déplacer simultanément la trappe, l’auget et les meules. Le réglage devient alors impossible à lire. Le travail du meunier consiste autant à observer la réaction du système qu’à agir sur lui.

Une méthode de réglage qui reste mécanique

Le réglage du débit de grain sous une meule traditionnelle commence par le dispositif le plus simple, puis progresse vers les organes de régularité:

1. Observer la vitesse et le son de la meule. Une variation de rotation change la quantité de grain que les pierres peuvent recevoir.

2. Vérifier l’état de l’auget. Une gouttière sale, humide ou déformée fausse tous les réglages.

3. Ajuster la trappe par petites corrections. Elle détermine la quantité de grain introduite dans l’auget.

4. Modifier l’inclinaison de l’auget si nécessaire. Plus de pente accélère le glissement; une position plus horizontale le ralentit.

5. Écouter le babillard. Le tic-tac doit rester régulier, sans frottement permanent ni frappe excessive.

6. Contrôler le régulateur lorsqu’il existe. Les boules, les axes et la tringlerie doivent accompagner les variations de vitesse sans à-coups.

7. N’intervenir sur la trempure qu’après avoir stabilisé l’alimentation. La finesse de la mouture ne se corrige pas correctement avec un débit mal maîtrisé.

Cette progression évite de mélanger les fonctions. Elle permet aussi de conserver la logique du mécanisme: la trappe dose, l’auget conduit, le babillard entretient le mouvement et le régulateur corrige les variations de rotation.

La meule ne donne pas une mesure chiffrée du débit. Elle donne des signes: le son, la continuité de l’écoulement, l’aspect de la farine, la résistance du mécanisme et la régularité de la sortie. Le meunier apprend à relier ces signes plutôt qu’à appliquer une position fixe à toutes les situations.

Pour éviter les meules à vide comme l’engorgement, il faut rechercher l’équilibre du flux, pas l’ouverture maximale de la trémie.

Au Moulin de Sachas comme dans les autres moulins à eau, la compréhension du réglage passe par l’observation des pièces et de leurs relations. La trappe ne suffit pas, l’auget ne se règle pas indépendamment de la vitesse, et le tic-tac du babillard n’est pas un simple bruit d’ambiance. Chaque élément participe à la circulation du grain.

Un bon réglage reste discret. Le grain descend sans à-coups, la meule conserve un bruit stable, la farine sort régulièrement et le mécanisme n’a pas besoin d’être corrigé à chaque instant. C’est cette continuité, plus que la recherche d’un débit théorique, qui révèle le bon fonctionnement d’une meule traditionnelle.
