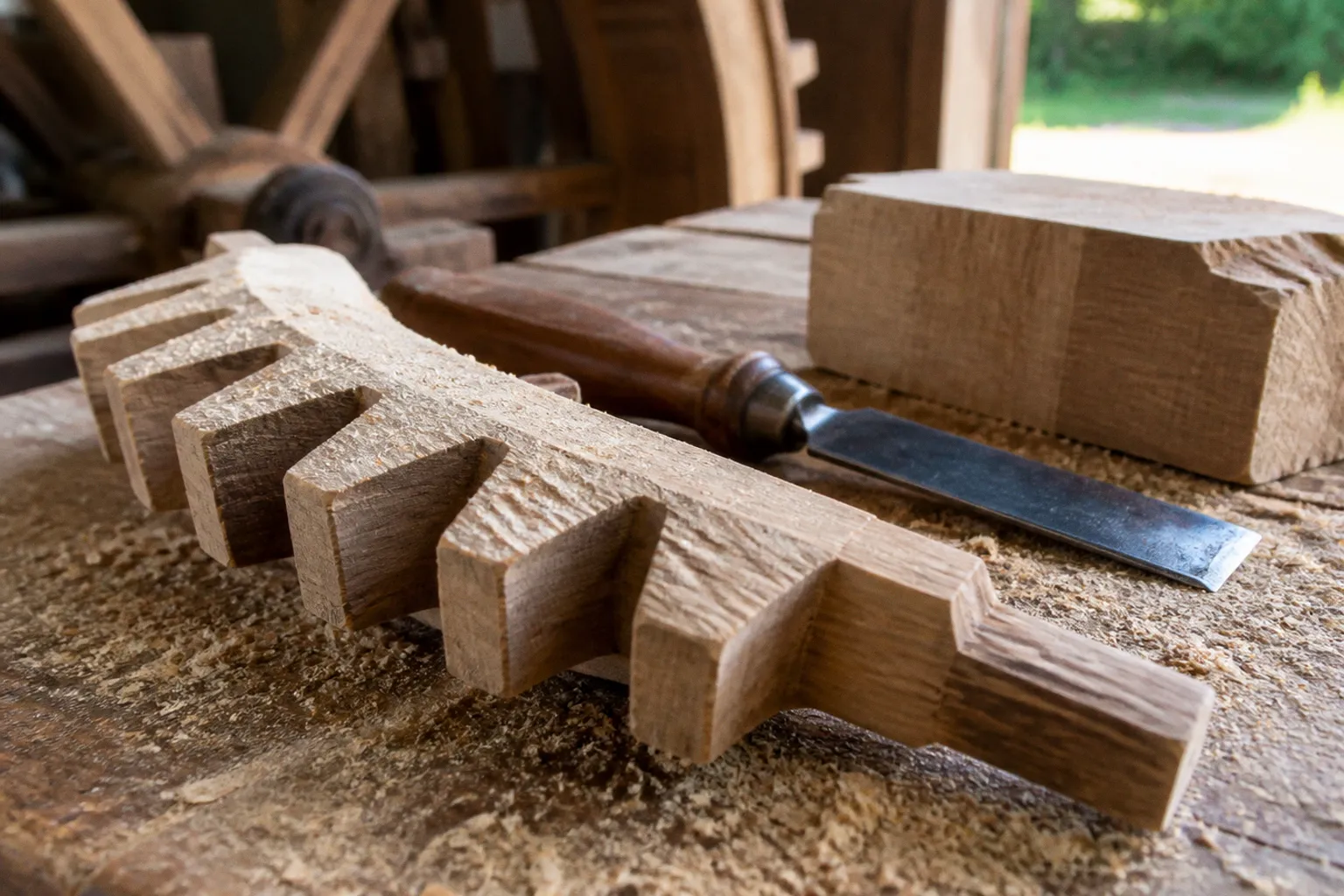

Bois pour engrenages de moulin : quelle essence choisir ?

Bois pour engrenages de moulin: quelle essence choisir?

Il commence souvent dans l’essence utilisée.

Pour restaurer un engrenage de moulin hydraulique, il faut donc répondre à une question mécanique simple: quelle essence de bois pour alluchons de moulin supportera le contact répété avec les fuseaux de la lanterne, sans éclater ni se déformer dans sa mortaise?

La réponse historique place le cormier et l’alisier en tête. Le charme, le frêne, le pommier ou le hêtre peuvent prendre le relais selon la région, l’état du moulin et la disponibilité du bois. Le choix doit cependant rester cohérent avec la fonction de la pièce. Un bois adapté au rouet n’est pas automatiquement adapté à sa denture rapportée.

L’alluchon: une dent rapportée, pas un simple morceau de bois

L’alluchon est une pièce indépendante. Il possède une tête, qui travaille au contact des fuseaux, et une queue effilée, qui pénètre dans une mortaise du rouet. Il est ensuite maintenu par une cheville ou une clavette.

Cette construction répond à un problème d’entretien. La roue d’engrenage peut rester en place. La dent usée peut être retirée et remplacée seule. Sur un moulin ancien, cette solution réduit le temps d’arrêt et limite les réparations lourdes.

Le fonctionnement est cyclique. Le rouet entraîne la lanterne. Les alluchons rencontrent les fuseaux un à un. Chaque contact transmet une partie du couple. La dent reçoit une pression, glisse légèrement, puis se dégage. La répétition du cycle sollicite trois zones:

• la tête de l’alluchon, soumise au contact et au frottement;
• la base, concentrant les efforts dans la mortaise;
• la queue, qui doit rester stable malgré les vibrations et les variations d’humidité.

Le bois doit donc présenter plusieurs qualités simultanées. Il doit être dur, mais pas cassant. Dense, mais façonnable. À grain fin, pour limiter les arrachements. Il doit aussi produire peu d’échardes lorsque la surface travaille contre un fuseau.

Un alluchon ne se choisit pas comme une pièce de charpente. La structure porte. La denture engrène. Les contraintes ne sont pas les mêmes.

La dureté seule ne suffit pas. Un bois très dur, mais à grain irrégulier, peut se fendre dans la queue ou éclater autour de la tête. À l’inverse, un bois plus facile à tailler peut s’user trop vite si le débit, le séchage ou l’ajustage sont mauvais.

Il faut aussi considérer l’environnement. Dans un moulin à eau, l’humidité ambiante reste élevée. Les projections, les condensations et les changements de température influencent les dimensions du bois. Une pièce installée trop humide se rétractera en séchant. Une pièce trop sèche peut gonfler après remontage. Dans les deux cas, le jeu d’engrènement se modifie.

Cormier et alisier: les essences de référence

Le cormier et l’alisier sont les essences historiquement les plus recherchées pour fabriquer les alluchons. Leur intérêt repose sur deux propriétés mécaniques: une dureté élevée et un grain très fin.

Le cormier, aussi appelé sorbier domestique, est particulièrement adapté aux petites pièces soumises à des contacts répétés. Sa structure compacte permet d’obtenir une tête résistante et une queue qui supporte correctement l’insertion dans la mortaise, à condition que le bois soit sain et correctement orienté.

Il ne faut pas le confondre avec le sorbier des oiseleurs. Les deux arbres ne présentent pas les mêmes usages ni les mêmes caractéristiques. Pour une restauration, l’identification de l’essence doit être précise avant le débit.

L’alisier, qu’il s’agisse de l’alisier torminal ou de l’alisier blanc, appartient également aux bois recherchés pour la denture. Son grain serré convient au façonnage d’alluchons réguliers. Il permet de produire une surface de contact propre, sans arrachement excessif.

Ces deux essences présentent cependant une contrainte pratique: leur approvisionnement n’est pas standardisé. Le cormier n’est pas nécessairement disponible dans une scierie généraliste. L’alisier peut également demander une recherche spécifique. La restauration doit donc intégrer le temps de sélection et de séchage du matériau.

Comparer les essences utilisées pour les alluchons

Le tableau donne une orientation. Il ne remplace pas l’examen du rouet. Une essence localement disponible peut être plus pertinente qu’un bois théoriquement supérieur, si elle correspond aux réparations anciennes et aux dimensions existantes.

Le bon choix dépend d’abord de la denture existante

Avant de commander du bois, il faut mesurer le système. L’alluchon travaille avec une lanterne précise. Le diamètre du rouet, le nombre de mortaises, la forme des fuseaux et le jeu entre les deux organes déterminent le profil de la dent.

Un alluchon ne peut pas être dimensionné isolément. Sa tête doit entrer en contact avec le fuseau sans forcer. Une tête trop épaisse augmente le frottement. Une tête trop mince réduit la surface de contact et concentre la pression. Dans les deux cas, l’usure accélère.

Le nombre de dents fournit un repère pour comprendre la géométrie du rouet. Un registre historique mentionne un rouet de moulin à vent comportant 48 alluchons. Ce chiffre ne constitue pas une règle générale. Il montre simplement que la denture peut être nombreuse et que chaque pièce doit conserver une position régulière sur la circonférence.

Le relevé doit porter sur les éléments suivants:

• diamètre extérieur du rouet;
• diamètre de la couronne portant les mortaises;
• nombre total d’alluchons;
• largeur et profondeur de chaque mortaise;
• distance entre deux mortaises;
• hauteur de la tête au-dessus du rouet;
• diamètre et position des fuseaux;
• jeu observé avant démontage;
• traces d’usure sur les flancs des dents.

Il faut relever plusieurs pièces, pas une seule. Une denture ancienne n’est jamais parfaitement uniforme. Certaines mortaises ont été reprises. Certaines dents ont été remplacées avec des dimensions légèrement différentes. Mesurer uniquement l’alluchon le moins usé peut conduire à reproduire une erreur.

Examiner l’usure avant de choisir l’essence

L’usure donne une indication sur le défaut dominant.

Une tête polie et amincie sur toute sa largeur indique un contact régulier, mais trop agressif ou insuffisamment lubrifié. Une usure localisée sur un seul flanc suggère un défaut d’alignement, une déformation du rouet ou un mauvais positionnement de la lanterne.

Une fissure à la base de la tête impose de contrôler le sens du fil. Une cassure dans la queue renvoie souvent à une mortaise trop serrée, à une clavette trop énergique ou à un bois insuffisamment stabilisé.

Il faut distinguer l’usure du bois et le défaut de géométrie. Remplacer les alluchons sans corriger l’alignement ne résout rien. Le bois neuf reprendra rapidement la même marque de contact.

Dans un moulin hydraulique, le débit variable peut également modifier le régime de rotation. Une roue alimentée de manière irrégulière ne transmet pas toujours le même couple. Les à-coups mécaniques sollicitent davantage les dents et leurs fixations. La sélection de l’essence doit alors s’accompagner d’un contrôle du vannage, des paliers et de l’axe.

Le charme, le frêne et le pommier: des alternatives sérieuses

Le cormier et l’alisier sont les références historiques. Ils ne sont pas les seules solutions. Les essences locales ont été utilisées selon les régions, les ressources disponibles et les habitudes des charpentiers de moulin.

Le charme constitue une alternative logique. Il est dur, homogène et généralement plus facile à trouver que le cormier. Son grain permet un façonnage propre lorsque l’outil est bien affûté. Il faut toutefois éviter les pièces présentant des défauts internes, des nœuds ou des zones de fil dévié.

Le charme convient surtout lorsque la restauration recherche un compromis entre fidélité mécanique, disponibilité et facilité d’approvisionnement. Il ne faut pas le choisir uniquement parce qu’il est dur. La stabilité de la pièce après séchage compte autant que sa résistance initiale.

Le frêne possède une résistance intéressante et a été employé dans plusieurs usages liés aux mécanismes en bois. Son fil est plus marqué. Cette particularité peut devenir un avantage pour certaines pièces longues, mais elle exige une orientation précise dans un alluchon. La tête doit être taillée de manière à ne pas présenter une zone fragile directement dans le contact avec le fuseau.

Le pommier, notamment le pommier sauvage, offre un bois dense et fin. Il peut convenir à des alluchons de petite section lorsque le matériau local est disponible en qualité suffisante. La difficulté tient souvent au diamètre des billes et à la régularité des pièces. Un arbre fruitier produit rarement une série homogène comparable à un approvisionnement de scierie.

Le hêtre et le buis apparaissent également dans les usages régionaux. Le hêtre est courant et se travaille proprement, mais il exige un séchage rigoureux. Le buis possède une très forte densité et un grain fin, mais ses dimensions disponibles limitent son emploi à certaines pièces.

L’essence historique reste un indice. Le fil du bois, son humidité et la qualité de la mortaise décident de la durée réelle.

Choisir entre fidélité historique et disponibilité

Deux objectifs peuvent entrer en tension.

Le premier consiste à restituer le matériau le plus proche de la pratique documentée pour le moulin. Il faut alors rechercher l’essence locale attestée, comparer les traces des anciens alluchons et respecter les méthodes de débit.

Le second consiste à remettre le mécanisme en fonctionnement avec un bois disponible et stable. Le charme peut alors être préférable à un cormier récent, mal séché ou présentant un fil défavorable.

La décision doit être documentée. Il faut conserver une fiche de restauration indiquant:

• l’essence retenue;
• l’origine du bois;
• la date d’abattage si elle est connue;
• les dimensions brutes et finies;
• le taux d’humidité mesuré avant façonnage, si un appareil est disponible;
• le nombre de pièces fabriquées;
• la position de chaque alluchon dans le rouet;
• les corrections réalisées sur les mortaises.

Cette traçabilité est utile lors des interventions suivantes. Elle permet de savoir si une usure concerne une essence, une position ou un défaut d’alignement.

Pourquoi le chêne n’est pas le bon choix pour la denture

Le chêne est un bois majeur dans la construction des moulins. Il peut entrer dans la fabrication de la structure, des pièces porteuses et du rouet lui-même. Cela ne signifie pas qu’il convient aux alluchons.

La dent rapportée demande un matériau à grain très serré, capable de résister au contact sans produire d’échardes. Le chêne possède un grain plus ouvert et une structure moins adaptée à cette fonction précise. Ses rayons et ses variations de texture peuvent créer des zones d’arrachement sur une petite pièce fortement sollicitée.

La confusion vient du fait que les engrenages anciens comprennent plusieurs composants. Le rouet peut être massif, porteur et réalisé dans une essence différente de celle des dents. Les alluchons sont remplaçables. Ils doivent être usinés avec une précision supérieure à celle exigée par un élément de charpente.

Pour un projet de restauration, il faut donc séparer les fonctions:

• employer le chêne lorsqu’il correspond à la structure ou au corps du rouet;
• réserver les bois à grain fin aux alluchons;
• ne pas déduire l’essence des dents à partir de celle du grand élément porteur;
• comparer les fragments anciens avant toute reproduction.

Le choix d’un chêne très dur ne corrige pas ce problème. La dureté brute ne transforme pas un grain ouvert en matériau idéal pour une denture. Le risque principal reste l’éclatement localisé et l’arrachement au contact.

Façonner un alluchon durable

La fabrication commence par le bois, mais elle se termine dans l’ajustage. Une bonne essence mal façonnée donnera une mauvaise dent. Une essence alternative correctement préparée peut fournir un résultat durable.

1. Sélectionner le débit

Choisir une pièce sans nœud dans la zone de la tête. Écarter les fentes, les gerces profondes et les parties présentant une forte déviation du fil. Débiter dans une zone homogène.

La direction du fil doit suivre la longueur principale de l’alluchon. Éviter de placer une coupe transversale ou une zone de fil incliné dans la partie qui reçoit le contact du fuseau. La tête travaille en compression et en frottement. Elle ne doit pas présenter de faiblesse locale.

Pour une série complète, conserver une orientation comparable sur toutes les pièces. Des alluchons fabriqués dans des orientations opposées peuvent réagir différemment à l’humidité et ne pas s’user de manière identique.

2. Stabiliser l’humidité

Ne pas tailler immédiatement dans un bois fraîchement débité. Le séchage doit être progressif. Une pièce courte peut perdre rapidement de l’humidité en surface alors que son cœur reste plus humide. Cette différence crée des tensions et des fissures.

Stocker les pièces à l’abri des projections et des variations brutales. Maintenir une circulation d’air régulière. Ne pas les enfermer dans un espace totalement étanche. La durée dépend de l’épaisseur, de l’essence et des conditions de stockage. Il faut contrôler l’état du bois plutôt que respecter un délai arbitraire.

Le bois destiné aux alluchons doit être stable au moment de l’ajustage. Si la pièce rétrécit après montage, la queue perd son maintien dans la mortaise. Si elle gonfle fortement, elle peut exercer une pression excessive sur le rouet.

3. Reproduire la géométrie ancienne

Relever un alluchon existant avant de le démonter. Photographier sa position. Reporter la hauteur de tête, la longueur de queue, l’angle des faces et la forme de la transition entre les deux parties.

La queue effilée doit entrer dans la mortaise sans jeu excessif. Elle ne doit pas être enfoncée par force au point de provoquer une contrainte dans le bois du rouet. La tête doit dépasser de manière régulière sur toute la circonférence.

Il faut fabriquer un gabarit. Un gabarit réduit les écarts entre les pièces et accélère le contrôle. Il ne remplace pas le relevé du mécanisme. Chaque mortaise peut demander un ajustement léger.

4. Ajuster sans bloquer

Présenter l’alluchon dans sa mortaise. Contrôler l’alignement avec les dents voisines. Vérifier que la tête ne touche pas le fuseau trop tôt et qu’elle se dégage sans accrochage.

L’engrènement doit être continu. Il ne doit produire ni point dur ni claquement localisé. Faire tourner le mécanisme lentement, sans charge, et observer la ligne de contact. Une marque brillante sur un seul bord signale un désalignement ou une forme incorrecte.

Ne pas compenser un défaut de profil par une réduction excessive de la tête. Retirer trop de matière diminue la durée de vie de l’alluchon. Corriger d’abord la position de la lanterne et l’état des paliers.

5. Fixer avec une cheville ou une clavette adaptée

Les alluchons sont retenus dans les mortaises par des chevilles ou des clavettes. La fixation doit empêcher la rotation et l’extraction, sans fendre la queue.

Percer ou reprendre la fixation après présentation de la pièce. Une cheville posée trop près d’une arête réduit la résistance du bois. Une clavette trop épaisse crée une pression radiale excessive. Le serrage doit maintenir la dent, pas déformer le rouet.

La fixation doit aussi rester démontable. Un alluchon est une pièce d’usure. La restauration doit permettre son remplacement futur sans détruire la mortaise.

Organiser une restauration d’engrenage en cinq étapes

Une intervention efficace suit un ordre strict. Il faut éviter de commencer par la fabrication des dents.

1. Relever le mécanisme en place.

Mesurer le rouet, la lanterne, les mortaises et les fuseaux. Photographier les traces de contact. Identifier les alluchons anciens et leurs positions.

2. Déterminer la cause de l’usure.

Contrôler l’alignement, les paliers, l’axe, le débit de la roue hydraulique et les à-coups de transmission. Une dent neuve ne doit pas servir à masquer un défaut général.

3. Choisir l’essence.

Rechercher d’abord le cormier ou l’alisier lorsque la cohérence historique le justifie. Étudier ensuite le charme, le frêne, le pommier, le hêtre ou une autre essence locale documentée. Écarter le chêne pour la denture rapportée.

4. Préparer et stabiliser le bois.

Contrôler l’absence de défauts, orienter correctement le fil et laisser le matériau atteindre un état stable avant le façonnage final.

5. Monter, régler et observer.

Installer les alluchons avec leurs chevilles ou clavettes. Faire tourner à vide. Contrôler le contact. Mettre progressivement en charge. Reprendre immédiatement tout point dur ou toute marque anormale.

Cette méthode limite les remplacements inutiles. Elle produit aussi une restauration lisible. Chaque décision peut être reliée à une mesure, à une trace d’usure ou à une contrainte de fonctionnement.

Ce qu’il faut retenir pour le Moulin de Sachas

Pour choisir le bois d’un engrenage de moulin, il faut distinguer trois niveaux.

Le premier est historique. Le cormier et l’alisier occupent une place privilégiée dans la fabrication traditionnelle des alluchons. Leur dureté et leur grain fin répondent directement aux contraintes de la denture.

Le deuxième est local. Le charme, le frêne, le pommier, le hêtre ou le buis peuvent constituer des solutions cohérentes selon les ressources et les pratiques régionales. Il n’existe pas une essence unique imposée pour tous les moulins.

Le troisième est mécanique. La meilleure essence ne compense ni une mortaise déformée, ni une lanterne mal alignée, ni un débit hydraulique irrégulier. Le profil, le fil, l’humidité et la fixation déterminent ensemble la durée de service.

La règle est nette: choisir un bois dur, homogène et à grain fin; reproduire la géométrie existante; fixer sans fendre; régler l’engrènement avant la remise en charge. Le cormier et l’alisier restent les premiers choix lorsque leur approvisionnement est fiable. Le charme devient une alternative technique solide. Le chêne reste à sa place: dans la structure et le corps du mécanisme, pas dans la denture rapportée.

Dans une restauration d’engrenage bois de moulin, la précision ne se mesure pas seulement à la pièce neuve. Elle se mesure à la stabilité de l’ensemble après remontage.
